A Three.js segéd geometriát biztosít a csúcspont normálok megjelenítéséhez. Ez hasznos a nyomkövetéskor, ha ellenőrizni szeretnénk, hogy a normálvektorok megfelelően beállításra kerültek-e. Egy már létrehozott felszínhálóhoz kell rendelni őket. További paraméterként megadhatjuk a rajzolandó vonalszakasz hosszát, színét és vonalvastagságát is.

Az újabb Three.js verziókban a szükséges osztály kiszervezésre került, külön kell importálnunk a modul kódunk elején.

Adjuk hozzá az importmap szekcióhoz az alábbit:

<script type="importmap">
    {
        "imports": {
            "VertexNormalsHelper": "./js/examples/jsm/helpers/VertexNormalsHelper.js"
        }
    }

A főprogramban importáljuk a segédgeometria implementációját:

import { VertexNormalsHelper } from from 'VertexNormalsHelper';

Csúcspont normálok megjelenítése

let vNH = new VertexNormalsHelper( mesh, 1, 0xffffff );
mesh.add( vNH );

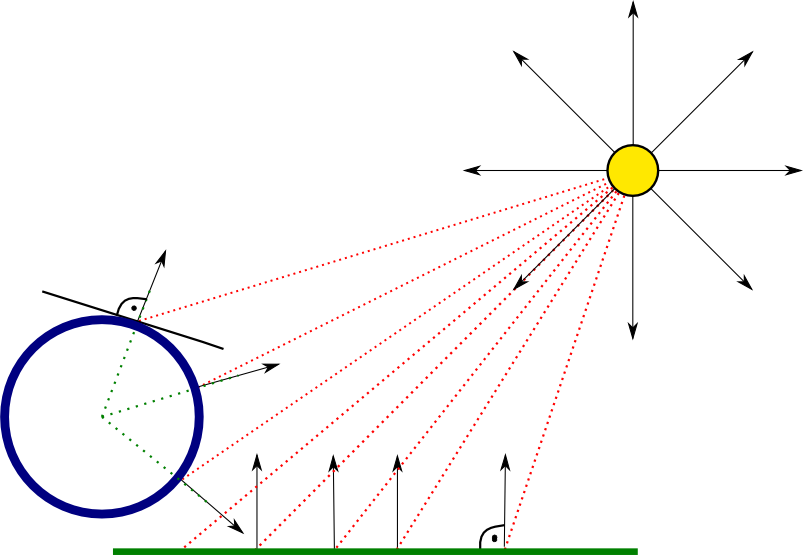

A normávektor irányát minden csúcspontban definiálnunk kell. Ez az információ is puffer attribútum tömbként adódik át a hardvernek, mint például a szín információ is.

Hogyan állapítsuk meg a normálvektort?

Röviden: a legegyszerűbb az, ha a Three.js-re bízzuk a számítást, ami egy függvényhívással megtehető. Egyébként az alábbi dolgokat kell(ene) végiggondolnunk.

• Ha a síkidom valamelyik fősíkon (pl. XY) helyezkedik el, akkor a harmadik tengely iránya vagy annak ellentettje lesz az (figyelembe véve a síkidom előlap irányát).
• Ha általános helyzetű a síkidomunk, akkor a három csúcspont térbeli koordinátái meghatároznak egy síkot, aminek ki tudjuk számítani a normálvektorát és ezt használhatjuk minden csúcspontban.
• Amennyiben a síkidomunk egy íves felszín darabját közelíti, akkor a felszín egyenletének ismeretében az érintősík normálvektorát ki tudjuk számítani, ha az egyenlet differenciálható a kérdéses pontban.
• Ha külső modellező programmal állítottuk elő a geometriát, akkor jó eséllyel a normálvektorokat is kiszámította a csúcspontokhoz, amit közvetlenül felhasználhatunk.

Hogyan adjuk meg a programunkban a normálvektort?

Az első pontnak megfelelő triviális esetekben magunk is explicit megadhatjuk a normálvektor tömböt. A trapéz modellezési példában például a háromszögek az XY síkon helyezkednek el, előlapjukkal a kamera iránya felé, ami a Z-tengely negatív irányából néz az origó felé. A normálvektor irány ekkor [0, 0, 1] lesz. Hasonlóan triviális a normálvektor irányának megállapítása kocka modell esetén, amikor az élek a tengelyekkel párhuzamosak.

Az indexelt csúcspontos példaprogramot az alábbiakkal igészítsük ki.

// Normálvektor minden csúcsponthoz
let normals = new Float32Array(
  [
      0, 0, 1,
      0, 0, 1,
      0, 0, 1,
      0, 0, 1,
      0, 0, 1
  ]
);

// Attribútumok beállítása
geometry = new THREE.BufferGeometry();
geometry.setIndex( indices );
geometry.setAttribute( 'position', new THREE.BufferAttribute( vertices, 3 ) );
geometry.setAttribute( 'normal', new THREE.BufferAttribute( normals, 3 ) );

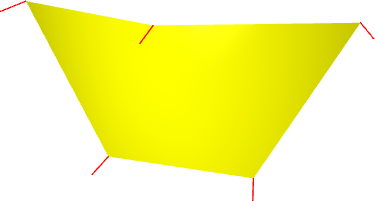

Így már megvilágítva jelennek meg a lapok. A megoldást a 04_04_c_ThreeJsTrapezium_Normals_Manual_Indexed példaprogram mutatja.

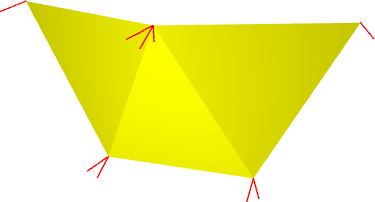

Az általános síkon elhelyezkedő háromszögek esete számítást igényel, ami a három térbeli csúcspont ismeretében egyértelműen elvégezhető. Ezzel itt nem foglalkozunk. Elegendő azt tudnunk, hogy a Three.js tartalmaz függvényt, amely képes erre, ez a BufferGeometry osztály computeVertexNormals() függvénye. Használata egyszerű: a 'position' puffer attribútum tömb beállítása után meg kell hívni a függvényt, ami a háttérben előllítja a megfelelő 'normals' puffer attribútum tömböt is be is állítja a geometriához.

geometry.computeVertexNormals();

Ez indexelt csúcspont megadású modellezés esetén is működik. Ebben az esetben egy csúcspont több, akár más síkokon elhelyezkedő háromszögeknek is része lehet. Mivel egy csúcsponthoz csak egy normálvektor irány tartozhat, ezért a Three.js minden olyan háromszögre, amiben részt vesz a csúcspont kiszámítja a befoglaló sík normálvektorát, és ezek eredőjét (átlagát) számítja ki.

A függvény hívásakor egy logikai értékkel megadható, hogy az átlagolás a síkidom területek arányában történjen-e (a kis területhez tartozó "ne húzza el"). Ha nem adunk meg logikai értéket, akkor a területi átlagolást jelentő true az alapérték.

geometry.computeVertexNormals( true ); // Területi átlagolással
geometry.computeVertexNormals( false ); // Normálvektorok egyszerű átlagolása

Területi átlagolás magyarázat (ábra forrása: Lighthouse3d.com)

A középső csúcspont térbeli pozíciójához 4 geometria csúcspontja is tartozik. A lapok befoglaló skíjaihoz tartozó normálvektor irányok a v12, v23, v34, v41 vektorok. A vektorok hossza a kapcsolódó lap területével arányos. Ezek eredője, vagyis a területi súlyozással vett átlaga a v vektor, amit normalizálás után az adott térbeli ponthoz tartozó csúcspontban normálvektorként beállítunk. Területi súlyozás nélküli számításhoz egységnyi hosszúságú vektorokat használhatunk az eredő számításkor.

A harmadik esettel (egyenlettel megadott íves felszín közelítés) nem foglalkozunk.

Normálvektor számítása általános helyzetű háromszögre

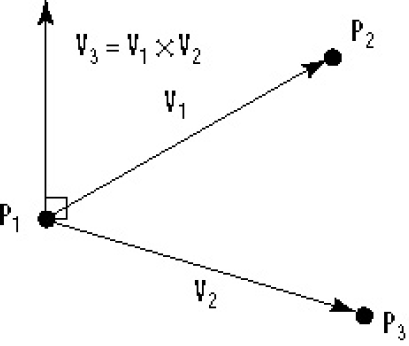

P₁, P₂, P₃ csúcspontokból V₁ és V₂ vektort képzünk, majd vesszük V₁ és V₂ keresztszorzatát. Ennek egy eredménye egy olyan vektor, amely az előző kettőre merőleges irányú. Az egységnyi hosszúságot úgy kapjuk, hogy V₃ komponenseit elosztjuk V₃ hosszával. V₃ hosszát pedig a komponenseinek négyzetösszegéből vont négyzetgyökként kapjuk (Euklideszi távolság az origótól).

Three.js Geometry.js forráskód részlet.

computeFaceNormals: function () {
    var cb = new THREE.Vector3(), ab = new THREE.Vector3();
    for ( var f = 0, fl = this.faces.length; f < fl; f ++ ) {

        var face = this.faces[ f ];

        var vA = this.vertices[ face.a ];
        var vB = this.vertices[ face.b ];
        var vC = this.vertices[ face.c ];

        cb.subVectors( vC, vB );
        ab.subVectors( vA, vB );
        cb.cross( ab );

        cb.normalize();

        face.normal.copy( cb );
    }
}

Three.js Vector3.js forráskód részlet.

subVectors: function ( a, b ) {

    this.x = a.x - b.x;
    this.y = a.y - b.y;
    this.z = a.z - b.z;

    return this;
}

cross: function ( v ) {
    var x = this.x, y = this.y, z = this.z;

    this.x = y * v.z - z * v.y;
    this.y = z * v.x - x * v.z;
    this.z = x * v.y - y * v.x;

    return this;
}

normalize: function () {
    return this.divideScalar( this.length() );
}

length: function () {
    return Math.sqrt( this.x * this.x + this.y * this.y + this.z * this.z );
}
