Matlab implementáció használata
A ponteloszlási modellre Matlab példaprogram áll rendelkezésre. A példatár 10_Nemlineáris\PDM mappájában található pdm_start szkriptet kell indítani. A felhasználói felület sorrendben végigvisz a lépéseken.
Ponteloszlási modell
Ponteloszlási modell lépések

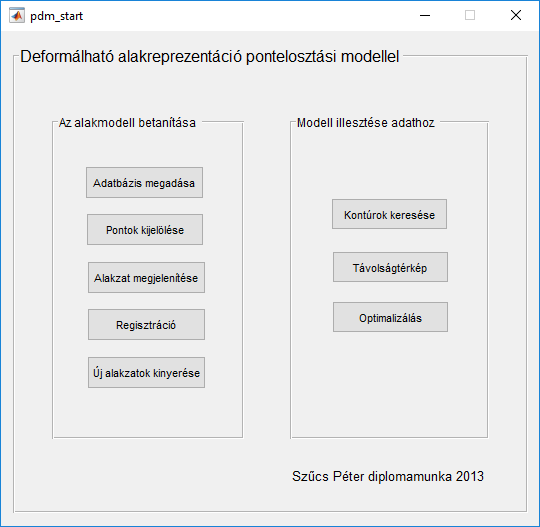

Kezdőképernyő az elérhető funkciókkal. Az adatbázis megadásával kezdjük.

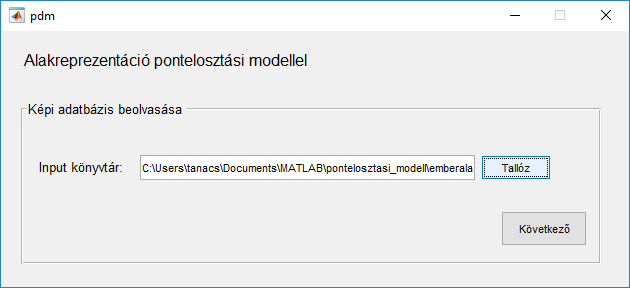

Válasszuk ki a mappát, amiben a képek vannak. Esetünkben ez az

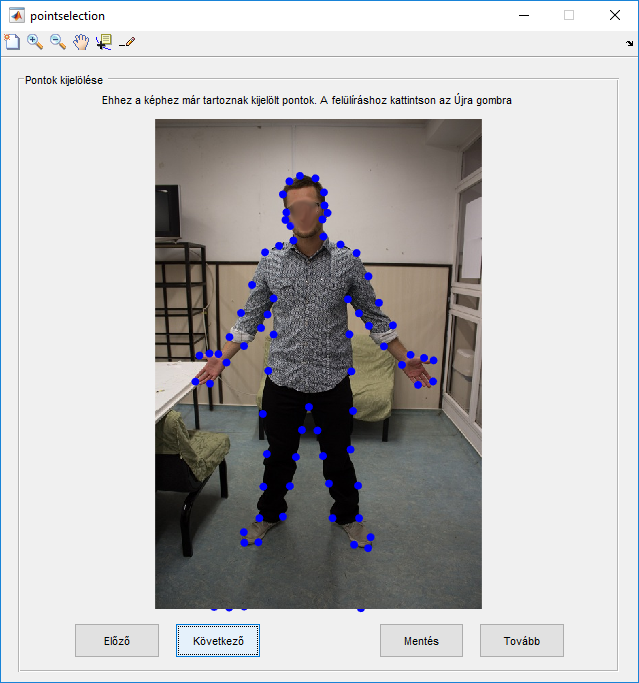

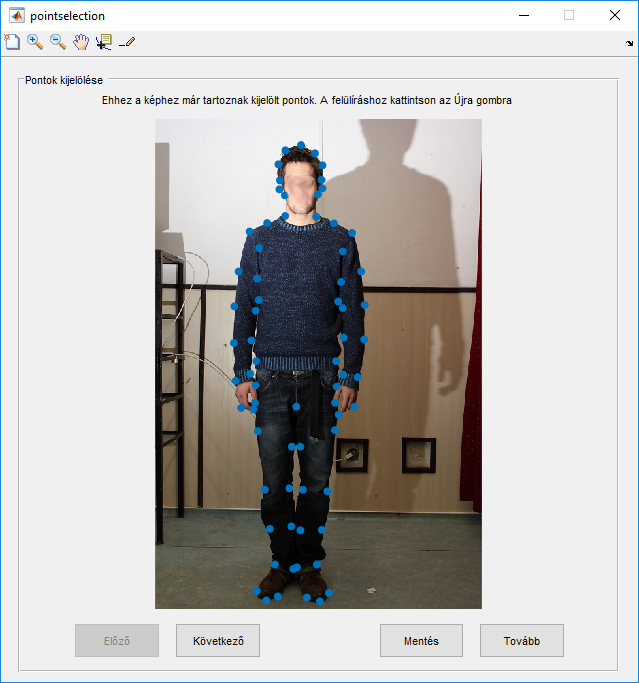

Minden képen pontosan ugyanannyi, egymásnak megfeleltethető pontot kell kijelölni. ezeket kék színű markerek mutatják.

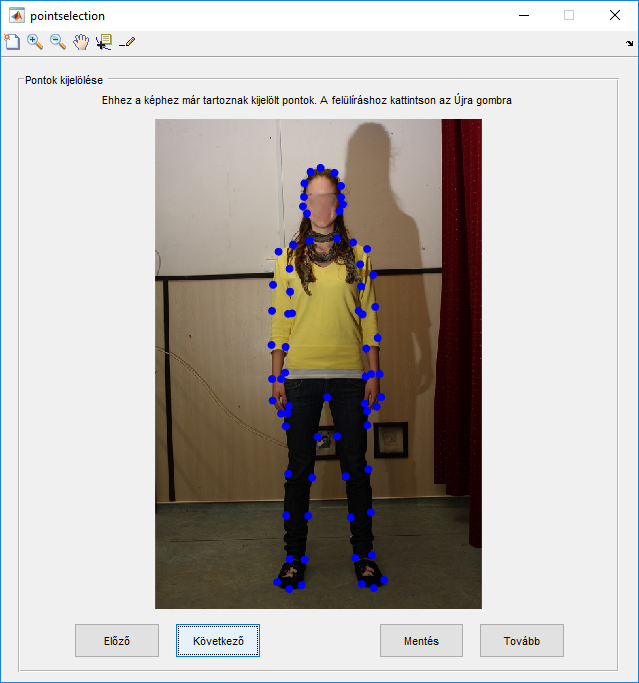

Változatos testtartást figyelhetünk meg az alanyoknál.
Mint például itt is.

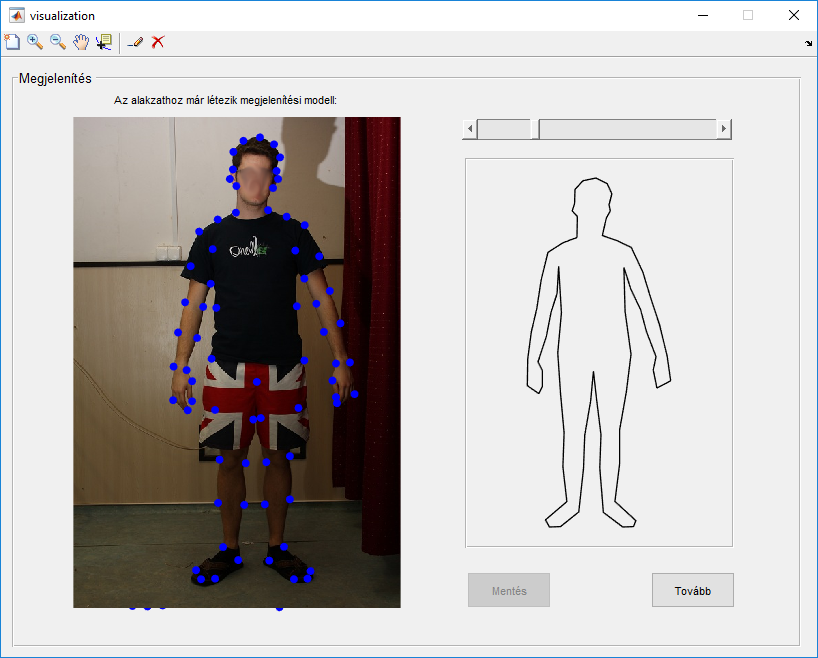

A pontok kijelölése után átnézhetjük a generált kontúr alakzatokat.

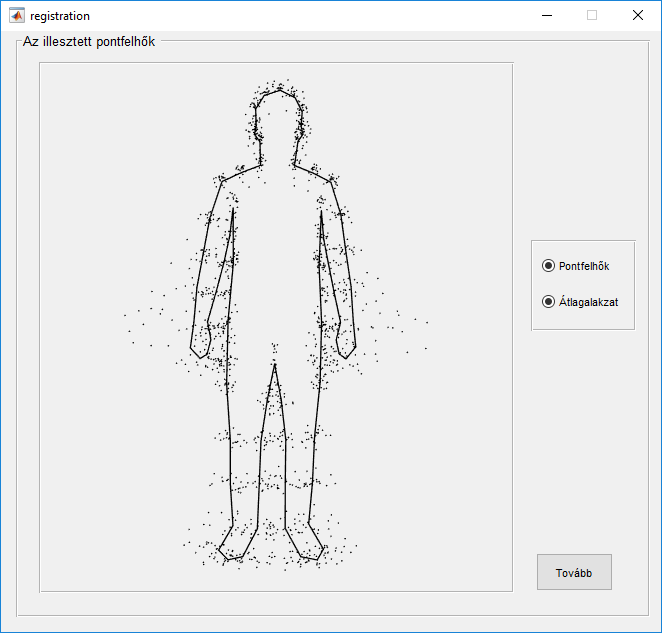

A ponthalmazok egy közös koordináta-rendszerbe transzformálódnak. Kiszámítjuk az egymásnak megfleelő pontok centroidját. Ezek összekötése adja az átlagos kontúr alakzatot.

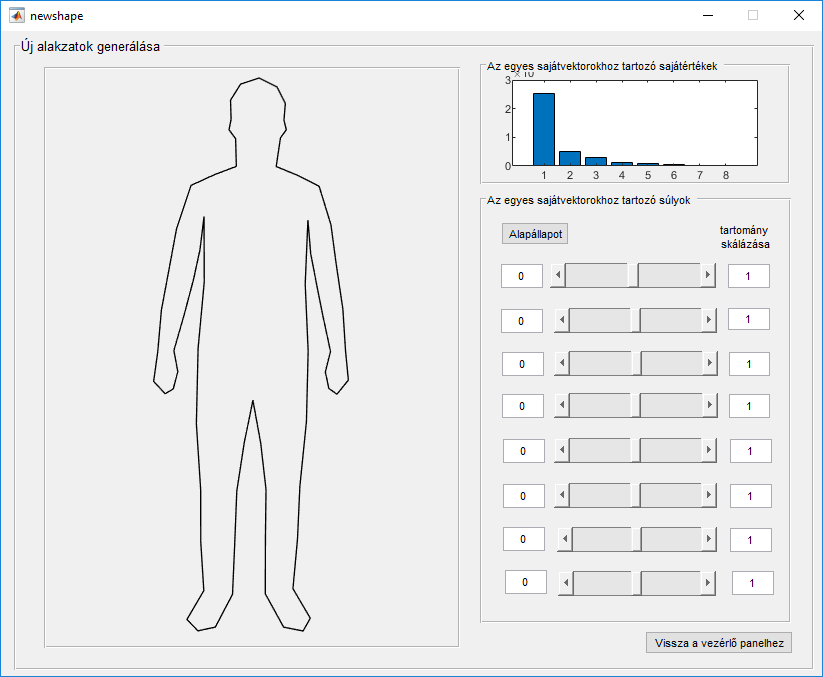

A statisztikai elemzés eredményeként csúszka segítségével állíthatjuk az egyes paramétereket. A legerősebb változáshoz tartozó paraméterek felül találhatók. Így kis számú paraméterrel változatos, valóságban is előforduló alakzatokat kaphatunk, amelyek nem szerepeltek a tanító adatbázisban. A jobb felső sarokban az egyes paraméterek erőssége látható. Az első 4-5 paraméter le is fedi a változások döntő többségét.

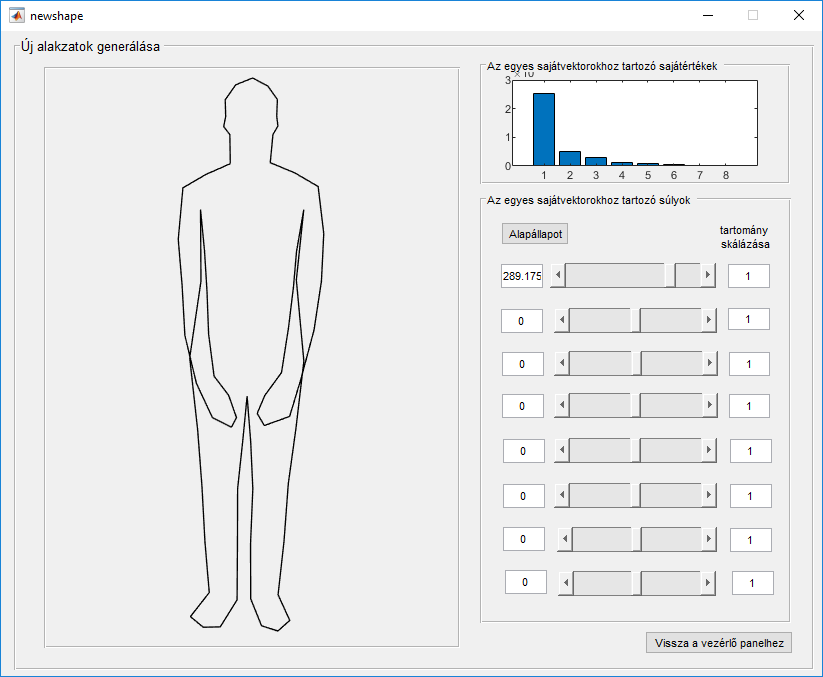

Az első paraméter nagyjából a kéztartásnak felel meg.
Első paraméter negatív súllyal.
Második paraméter. Lábtartás.
Lábtartás, negatív súllyal.

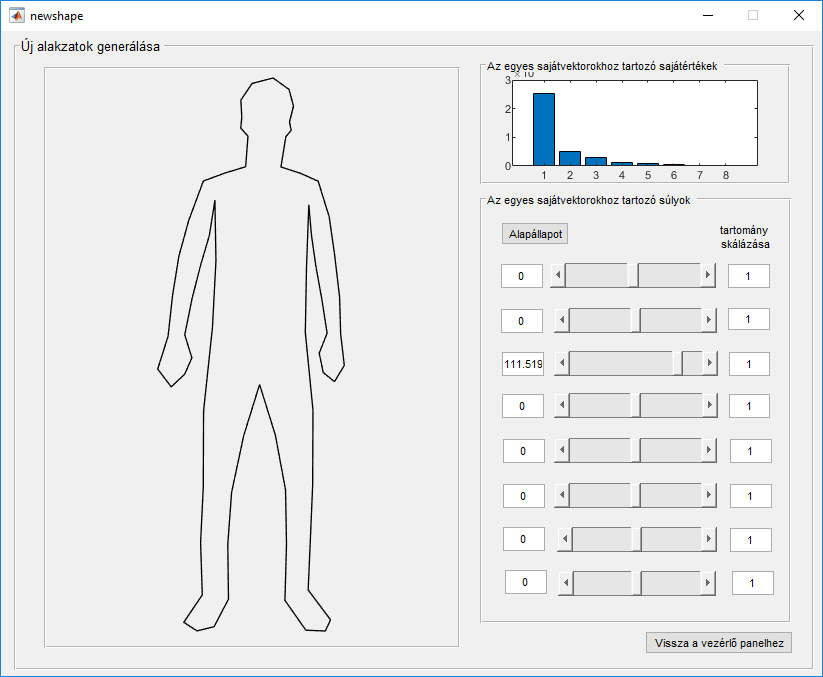

Harmadik paraméter: vékonyság-vastagság.

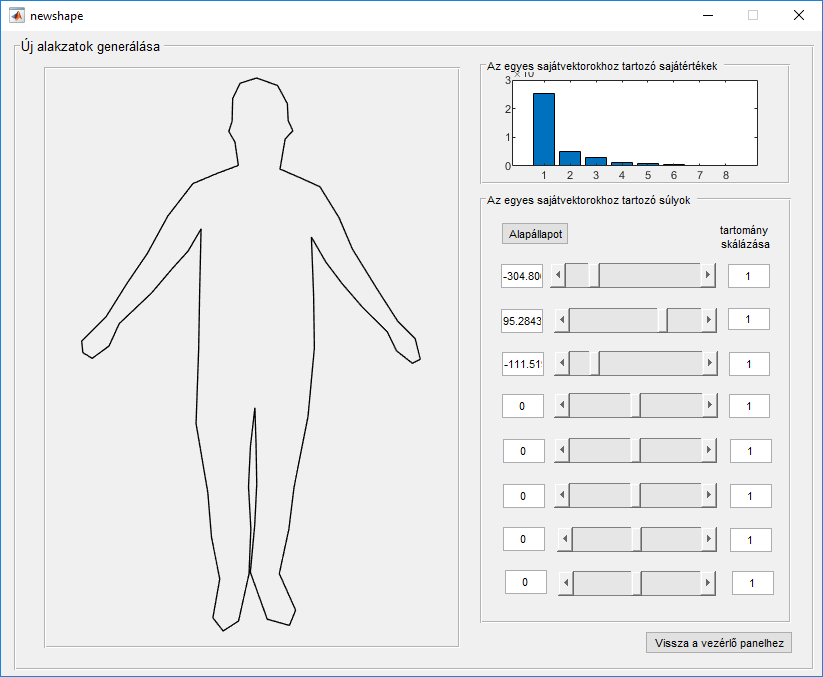

Negatív súllyal. :)

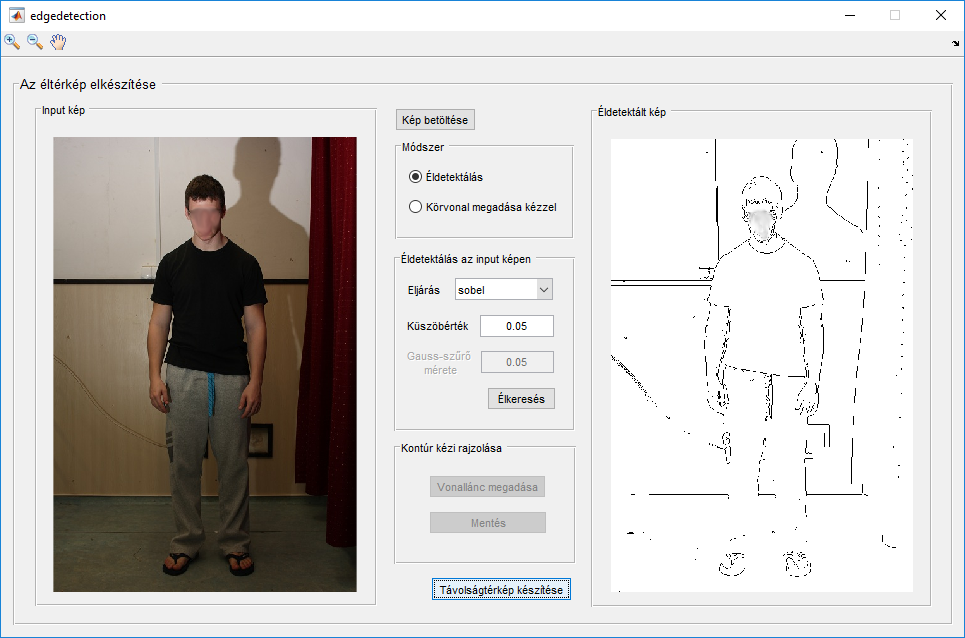

A modell illesztéshez élképet generálunk egy tetszőleges emberalak képből. Célszerűen nem a tanító adabázisbelit lenne célszerű választani.

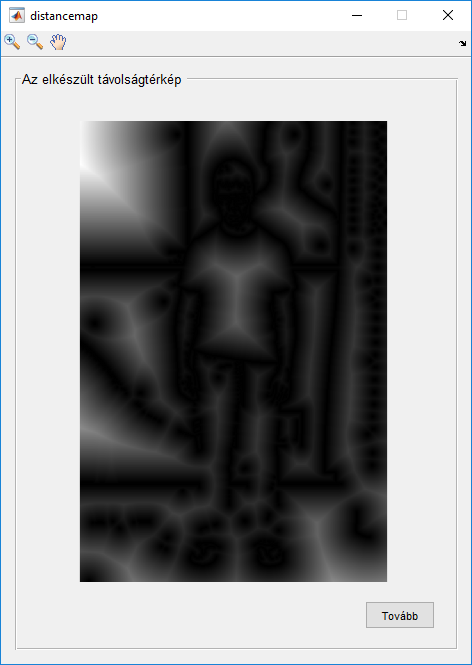

Távolságtérkép az élektől.
Átlagalakzat kezdeti vetítése a képre.

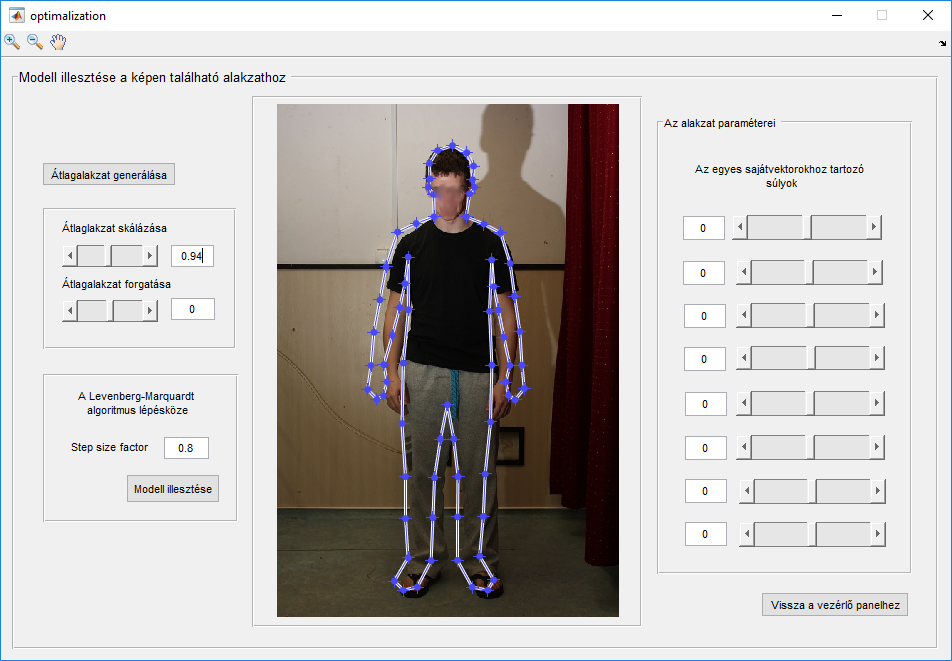

Skála kézi állítása.
Paraméterek az optimalizálás után. Nem tökéletes az eredmény. Az élkép eleve nem tökéletes a cél alakat előállításához, inkább maga a megvalósítás ötlete az érdekes itt.
Feladatok
- Teszteljük az alkalmazást! A paraméterek állításával hozzunk létre új alakzatokat!
- Próbáljuk ki más képi adatbázisra is az alkalmazását!
