Program indítása

A program futtatásához Java futtatási környezet szükséges. Az Interactivenonlinear\bin mappában indítsuk el az indit.bat fájlt.

Használati mód

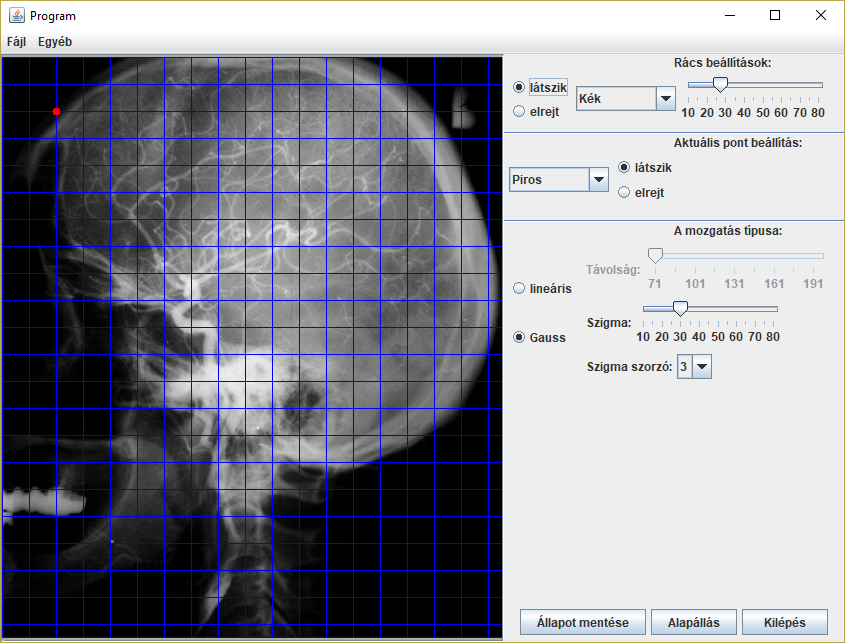

A program indítása után az ablakban találunk egy menüt, egy jobb oldalon aláható vezérlő panelt, és a megjelenítőt a bal oldalon.

Töltsünk be egy képet a Fájl / Megnyitás menüpontot választva. Lehet ez az Interactivenonlinear mappában található angio.jpg fájl.

A bal egérgombbal kattintsunk egy rácspontra. Az vörös színnel jelenik meg. A bal egérgomb lenyomva tartásával új helyre mozgathatjuk, ami a szomszédos rácsok deormációját okozza. Más rácsba nem húzhatjuk át. Más pontra kattintva folytathatjuk a deformációt.

A rács méretét a jobb oldali panel felső csúszkáján módosíthatjuk. A rácsméret változása törli a korábbi deformációt, amire a program figyelmeztet. Választhatunk rácsszínt, és el is tüntethetjük.

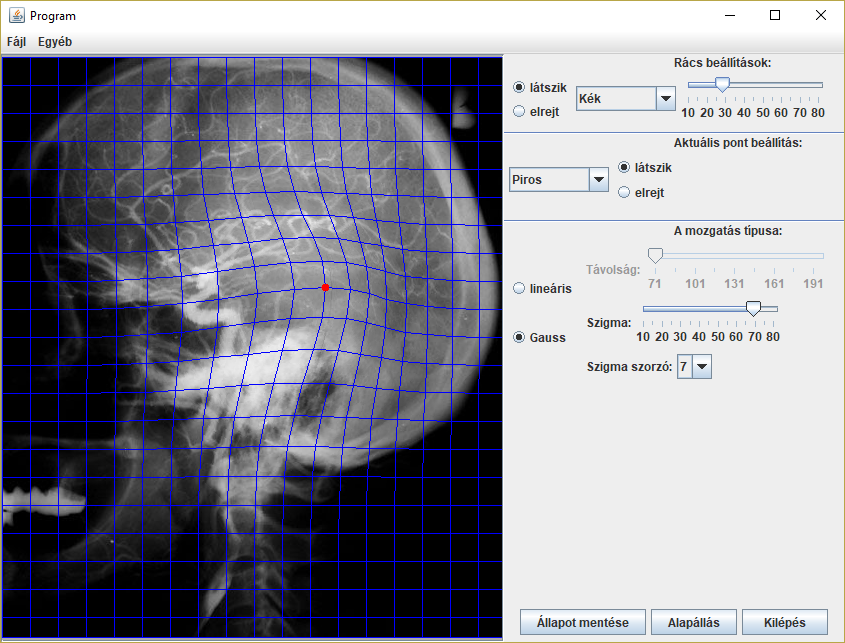

A rácspont mozgatásának hatását lineáris és Gauss súlyozás szerint állíthatjuk. Lineáris esetben a képpontban mért távolságot adhatjuk meg. A Gauss súlyozásnál a távolság növekedésével a Gauss függvénynek megfelelően csökken az elmozdulás hatása. Ezt a szórás (Szigma) és a szorzó értékével szabályozhatjuk.

Továbbfejlesztési lehetőség

Nemlineáris regisztrációra ad lehetőséget, ha a rácspontok mozgatását egy optimalizáló módszerre bízzuk. Az illeszkedés jóságát kiszámíthatjuk például képponthasonlósági mértékkel.
