32 bites alkalmazás készítéséhez szükséges előkészületek:

Telepítsük fel a Visual Studio 2015 fejlesztőkörnyezetet. A Visual Studio 2015 tartalmazza a Microsoft Assembler (MASM) 14.0-es verzióját. Ezt mi magunk is leellenőrizhetjük az ml.exe fájl lokalizálásával a Visual Studio telepítési könyvtárán belül a \vc\bin mappában (Pl.: c:\Program Files\Microsoft Visual Studio 12.0\vc\bin).

Minden, SZTE Informatikai Tanszékcsoportnál tanuló hallgató jogosult Microsoft termékek igénylésére, így a Visual Studio 2015 fejlesztőkörnyezet is elérhető minden hallgató számára, aki eleget tesz az említett követelménynek. Igényléssel kapcsolatos részletes információért mindenki keresse fel a gyakorlatvezetőjét. Licence igénylése persze nem kötelező. A Visual Studio Express for Windows Desktop ingyenes kiadásával is tökéletesen működik az assembly fordítás. Emellett a programok jó eséllyel működni fognak a Visual Studio korábbi kiadásaival is, tehát nem feltétlenül szükséges a legújabb verzió beszerzése.

Példa programcsomag telepítése:

Az alábbi weboldalon érhető el a legújabb verziója a szükséges könyvtáraknak és példa programoknak:

http://www.kipirvine.com/asm/examples/index.htm



A weboldal megnyitása után válasszuk ki a legfelső, legutóbbi verziót:

Example programs and link library source code for the Seventh Edition

A kiválasztással letöltésre kerül a telepítendő programcsomag, egy .msi kiterjesztésű fájl formájában. A telepítést a c:\Irvine könyvtárba végezzük. Lehetőleg ne változtassunk ezen az elérési útvonalon. Nyomós indok esetén az elsőnek megjelölt weboldalon belül a "Creating Project from Scratch" címszó alatt lehet segítséget találni más útvonal beállításához.

Az alábbi műveleteket csak egyszer kell elvégezni.



A Debug menüben a "Start Without Debugging" hozzáadása:

Válasszuk ki a Tools menüpont alatt a Customize almenüpontot. Válasszuk a Commands fület. A Menu bar rádiógomb legyen kiválasztva, majd kattintsunk az Add Command... gombra. A Categories listából válasszuk ki a Debug elemet. A jobb oldalon megjelenő listából válasszuk a Start Without Debugging elemet, majd kattintsunk az OK, majd a Close gombra.



C++ konfiguráció kiválasztása:

Válasszuk ki a Tools menüpont alatt az Import and Export Settings almenüpontot. Válasszuk az Import selected environment settings, majd továbblépve a No, just import... rádió gombot. A Default Settings listából válasszuk a Visual C++ elemet (előfordulhat, hogy ilyen elem nem található, ebben az esetben a General elemet válasszuk, később visszatérünk erre az esetre). Next, majd Finish gomb választásával zárjuk be az ablakot.



Tab méretének és a sorszámok megjelenítésének beállítása:

Utolsó kiegészítő beállításként, a jobb áttekinthetőség érdekében állítsuk át a Tabulátor méretét 4-re, illetve jelenítsük meg a sorok számát.

Válasszuk ki a Tools menüpont alatt az Options almenüpontot. A baloldali listában navigáljunk a Text Editor hierarchia ponton keresztül az All Languages elemhez. Látni fogunk egy checkbox-ot, mely mellett a Line numbers szöveg olvasható. Pipázzuk ki.

Ezután lépjünk tovább az All Languages elemen belül a Tabs elemre. A Tab Size és Indent Size méreteket is állítsuk 4-re, majd az OK gomb lenyomásával lépjünk ki.

A beállítások végeztével célszerű lehet a Visual Studio-n egy újraindítást végrehajtani.

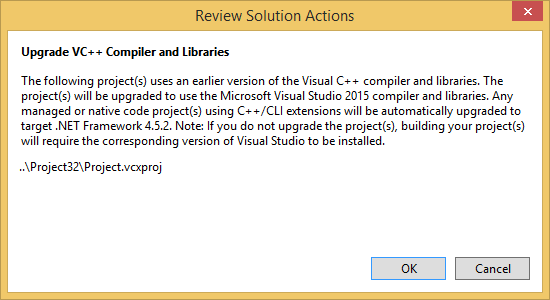

Az előzőleg a c:\Irvine könyvtárba telepített programcsomagon belül található egy Examples\Project32 mappa. A Visual Studio-ban válasszuk ki a File/Open/Project menüpontot. Navigáljunk a c:\Irvine\Examples\Project32 mappához és válasszuk ki a Project.sln fájlt megnyitásra. Ekkor be fog töltődni a Project.sln fájl a Visual Studio-ba. Előfordulhat, hogy az 1. ábrán látható üzenetet kapjuk.

Ez annyit jelent, hogy a betölteni kívánt projekt egy előbbi verzióval készült és a Visual Studio felajánlja, hogy felfrissíti a projektet, hogy a VS 2015-ös verziója is felismerje. Fogadjuk el.

Egy másik lehetőség, hogy az 1. oldalon feltüntetett linken keresztül letöltjük az elérhető legfrissebb Visual Studio 2015 projektet ( Updated 32-bit Visual Studio project for VS2015 ) és felülírjuk vele a c:\Irvine\Examples\Project32 mappát vagy csak elhelyezzük mellette és azt töltjük be használatra a Visual Studio-ba.

Ezután a Solution Explorer-ben meg is jelenik a betöltött program. Amennyiben a Solution Explorer nem látható, a View/Solution Explorer menüponton belül előhozható.

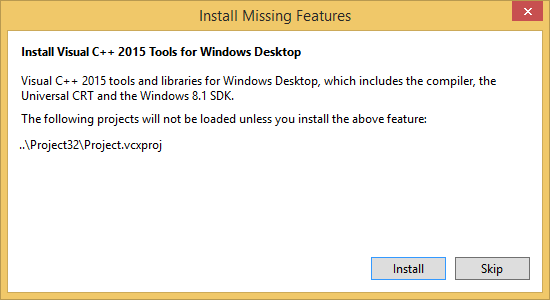

Abban az esetben, ha a C++ konfigurációkor a General elemet tudtuk csak kiválasztani, akkor a betöltött projekt nem használható. Ekkor a projekt mellett az 'unavailable' felirat jelenik meg. A probléma kiküszöbölése egyszerű, kattintsunk jobb egérgombbal a betöltött projektre a Solution Explorer-ben, majd válasszuk ki az Install Missing Feature(s) elemet és telepítsük fel a Visual C++ Tools-t (2. ábra). Ezután töltsük be újra a projektet és folytassuk a következő lépésekkel.

Következő lépésként töltsünk be egy kész Assembly program fájlt. A Solution Explorer-ben jobb kattintás a Project-re. Válasszuk ki az Add, majd az Existing Item menüpontot. Navigáljunk az Examples\ch03 mappához és válasszuk ki az AddTwo.asm fájlt. Az Add gomb lenyomásával adhatjuk hozzá a projekthez a fájlt, majd csukjuk be az ablakot. Ekkor meg fog jelenni az AddTwo.asm fájl is a Solution Explorer ablakon belül.

Az alábbi programot fogjuk látni a szerkesztőben (editor):

1. ; AddTwo.asm - addstwo 32-bit integers.
2. ; Chapter 3 example
3.
4. .386
5. .modelflat,stdcall
6. .stack 4096
7. ExitProcessproto,dwExitCode:dword
8.
9. .code
10. main proc
11.         mov     eax,5
12.         add     eax,6
13.
14.         invokeExitProcess,0
15. main endp
16. end main

Az elkövetkezőkben használhatjuk ezt a programot kiinduló pontnak.

Amennyiben a short_exercises.asm nevű fájl megtalálható a Solution Explorer-en belül, azt mindenképpen töröljük ki onnan! Jobb kattintás a fájlon, majd Remove.

A Build menüponton belül válasszuk a Build Project almenüpontot. Az alábbi üzenethez hasonló szövegnek kell megjelennie az Output ablakban (valószínűleg a képernyő alján):

1>------ Building started: Project: Project, Configuration: Debug Win32 ------

1>Assembling ..\ch03\AddTwo.asm...

1>Project.vcxproj -> C:\Irvine\Examples\Project32\Debug\Project.exe

========== RebuildAll: 1 succeeded, 0 failed, 0 skipped ==========

Abban az esetben, ha be van kapcsolva a fordítási lista készítése, akkor előfordulhat, hogy az alábbihoz hasonló hibát kapunk:

Ekkor két megoldási lehetőség van. Az egyik lehetőség az, hogy a fordítandó forráskódot másoljuk be az Irvine/Examples/Project32 mappába, majd innen adjuk hozzá a projekthez, eltávolítva az előzőt. Másik lehetőség, hogy kapcsoljuk ki a listafájl generálását.

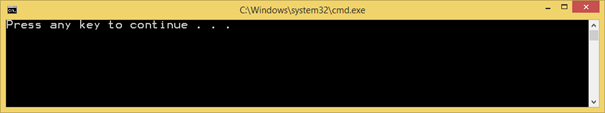

A Debug menüponton belül válasszuk a Start Without Debugging almenüpontot. Az alábbi konzol ablak fog megjelenni:

A "Press any key to continue" a Visual Studio által automatikusan generált üzenet. Gratulálunk, sikeresen lefuttattad az első Assembly programodat. Nyomd meg bármely billentyűt az ablak becsukásához.

Ha megbizonyosodtunk róla, hogy van .asm forráskód megnyitva a szerkesztőben (editor), akkor első lépésben egy breakpoint-ot (töréspontot) kell elhelyezni a programon belül. Ezt úgy tehetjük meg, hogy az általunk kiválasztott sorban, a szerkesztő bal oldalán lévő keskeny függőleges sávra kattintunk bal egérgombbal. Pl.:

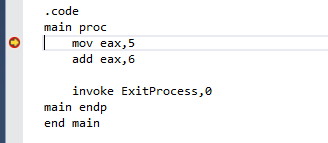

Majd a Visual Studio debbugger-ét használjuk fel, hogy végig lépkedjünk a programon, egyszerre csak egy műveletet végrehajtva. Ahhoz, hogy elkezdjük a lépegetést Debug módban, nyomjuk le az F10-es billentyűt. Ekkor egy sárga nyíl fog megjelenni a kiválasztott sor mellett a piros pont helyén.

A nyíl jelzi, hogy melyik művelet fog következőnek végrehajtódni. Ismételt F10 gombnyomással hajthatjuk végre az adott műveletet (Step Over). Addig folytathatjuk az F10 billentyű nyomogatását, amíg el nem jutunk az invoke művelethez. Ekkor egy ismételt lenyomással a program kilép.

További billentyűk segíthetnek a debug folyamán. Töréspont elhelyezésére az F9 billentyű szolgál. Navigáljuk a kurzort abba a sorba ahol töréspontot szeretnénk elhelyezni, majd nyomjuk meg az F9 billentyűt, ekkor automatikusan elhelyezésre kerül egy töréspont az adott sorban. A program debug módban való elindítására az F5 billentyű használható (Ekkor az első töréspontnál vagy hibánál áll meg a program futása). A nyomkövetést a Shift+F5 billentyűkombináció lenyomásával állíthatjuk le. Ha nem debug módban szeretnénk elindítani a programot, akkor használhatjuk a Ctrl+F5 billentyűkombinációt.

Regiszterek:

Ha szeretnénk megjeleníteni a CPU regisztereket, akkor a programunk Debug módban való elindítása után válasszuk a Debug menüponton belül a Windows/Registers almenüpontot. Ekkor meg is fog jelenni egy Registers nevű ablak. Az ablakon belül jobb egérgombot lenyomva kiválaszthatjuk a Flags elemet, így a CPU státusz flag-jei is megjelennek.



Fordítási lista készítése:

Ha beállítjuk, a fordító készít egy lista fájlt, amiben elérhető pl. az összes definíció, makró, lefordított tárgykód, kigyűjtött címkék... Hasznos lehet továbbá hiba keresésekor.

Válasszuk a Debug menüponton belül a Project Properties almenüpontot. Az 5. ábrán látható módon navigáljunk a Listing File-hoz, majd adjuk hozzá a képen megjelölt elemet.

Disassembly listázás:

Ez a funkció csak nyomkövetés közben érhető el. Segítségével részletesebb információt kapunk a végrehajtódó parancsokról.

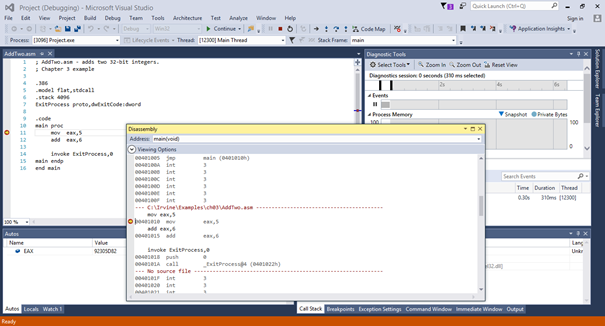

Tehát miután elindítottuk a program futását debug módban, válasszuk a Debug menüponton belül a Windows/Disassembly almenüpontot. A kiválasztás után egy új ablak fog megnyílni Disassembly néven, melyen belül ugyanúgy egy sárga nyíl fogja mutatni, hogy mely művelet(ek) fog(nak) végrehajtódni, mint a szerkesztőben, ahogy ez a 6. ábrán is látható.
