A textúrázás alapjai

Minták, képek feszítése objektumokra

• Négyzetre

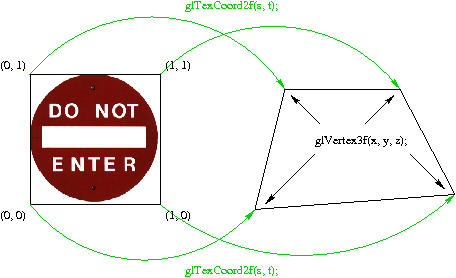

• Négyszögre

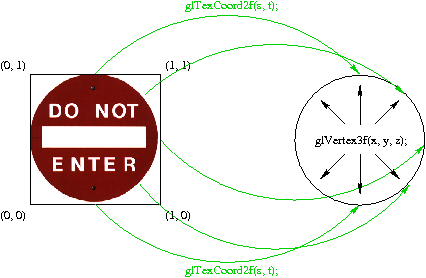

• Sokszögre



• 3D objektumra



2D textúrázás alaplépései

• Készítsük el a 2D textúra képet és mentsük el BMP formátumú képként.
  • A kép szélessége és magassága 2 egész kitevős hatványa legyen, és lehetőleg ne legyen túl nagy (pl. 256x256 vagy kisebb).
• Illesszük be az #include "texture.h"
sort a programunkba és legyenek elérhetők a texture.c, a texture.h, a bitmap.c és a bitmap.h file-ok.
• Töltsük be a textúrát a TextureLoad() függvénnyel és tároljuk el a visszatérési értéket mint textúra azonosítót. A TextureLoad() függvény használata:

  GLuint texture1;

  ...

  texture1 = TextureLoad("kup_textura2.bmp", GL_FALSE, GL_LINEAR, GL_LINEAR, GL_REPEAT);


• A RenderScene() függvényben a textúrázandó poligon modellezésekor:
  • Engedélyezzük a textúrázást a glEnable(GL_TEXTURE_2D); függvényhívással.
  • Válasszuk ki a felhasználni kívánt textúrát az azonosítója megadásával: glBindTexture(GL_TEXTURE_2D, texture_id);
  • A glVertex3f() függvényhívások előtt adjuk meg a csúcsponthoz rendelt textúra koordinátát a glTexCoord2f() függvénnyel.
  • Ha a következő poligonra már nem kell textúra, akkor tiltsuk le a textúrázást a glDisable(GL_TEXTURE_2D); függvényhívással.
• A Linux-os Makefile kiegészítése:


  APPS = kannak_textura
  OBJ = texture.o bitmap.o $(APPS).o
  SRC = texture.c bitmap.c $(APPS).c


Példaprogramok

• Tábla: tabla_textura.c   DONOTENT.bmp   bitmap.c   bitmap.h
• Teáskannák: kannak_textura.c   pot.bmp   land.bmp   bitmap.c   bitmap.h   texture.c   texture.h   Makefile

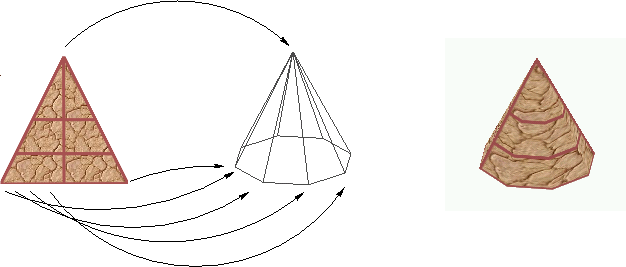

• Kúp: kup_textura.c   kup_textura2.bmp   bitmap.c   bitmap.h   texture.c   texture.h

Megjegyzés: A GLUT modellező függvények közül csak a teáskanna rendel textúra koordinátákat a csúcspontokhoz, a többi nem!

Nate Robins tutorial

• Windows: texture.exe Linux: /pub/szgrafika/szamitogepes_grafika/Tutors.linux/texture Bal egérgomb: paramétermódosítás, képforgatás. Jobb egérgomb: opciók (bal alsó és a jobboldali panelen!).

Feladatok

• Modellezzünk kockát textúrázott oldallapokkal!

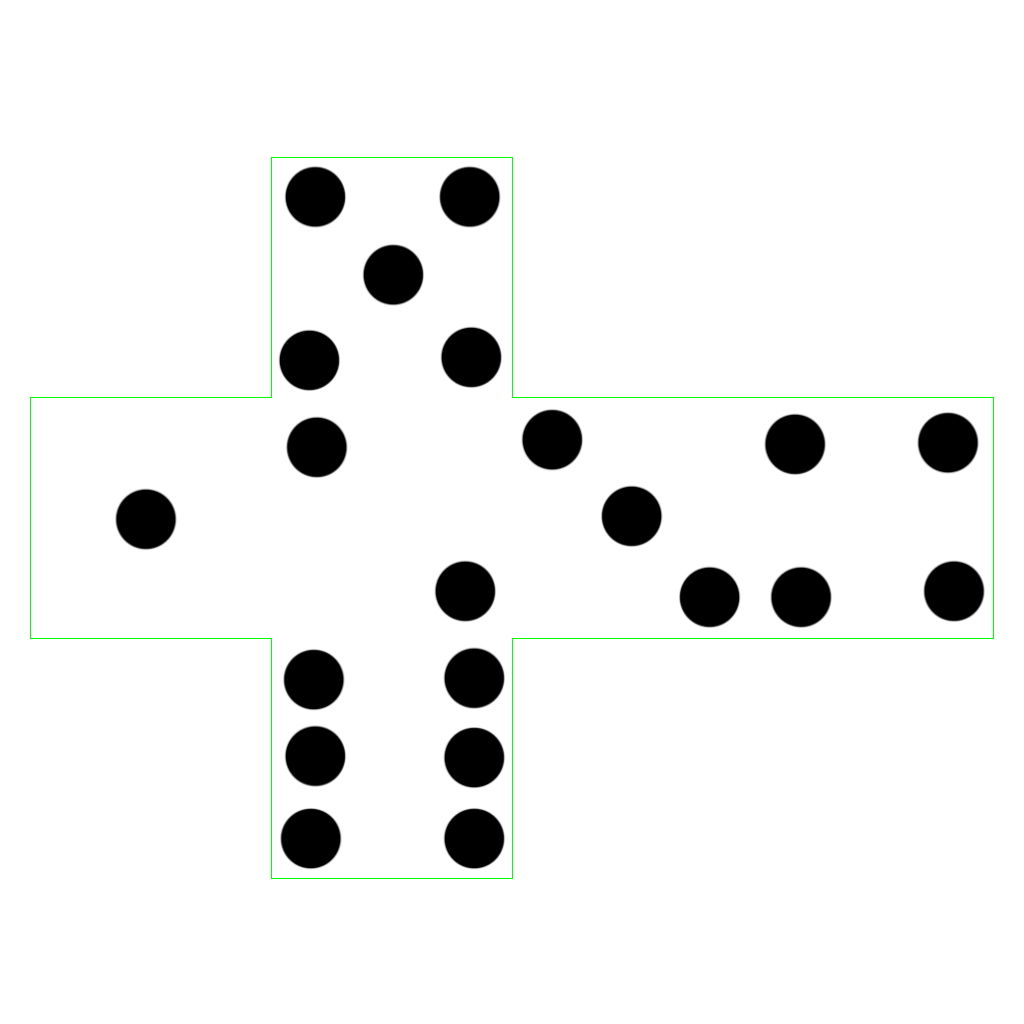

  • Használjuk az alábbi mintázatot: Cube_dice.bmp. (A kép forrása: http://threedmodelling.blogspot.hu/2011/12/texture-on-objects.html)
  • A textúra koordináták leolvasásához nyissuk meg a képet egy képmegjelenítőben, vigyük a mutatót a kérdéses sarokpontra és olvassuk le a koordináta értéket, majd osszuk el 1024-gyel (a kép méretével).
  • Az OpenGL program "fejreállítva" olvassa be a textúrát, emiatt a függőleges koordináta értékeket vonjuk először ki 1024-ből. (Vagy használjuk a vízszintesen tükrözött képet.)
• Modellezzünk textúrázott hengerpalástot!
