Bevezetés a 3D modellezésbe

Kapcsolódó anyagrész

• Mélységellenőrzés
  • Példaprogram: kup.c (kúp modellezése)

  • Poligonok kirajzolása
    • A poligonok vetületi képeinek kirajzolása a 2D ablakba a definiálásuk sorrendjében történik.
    • Emiatt a később definiált, de a nézőpontunktól távolabbi poligon felül fogja rajzolni az őt átfedő közelebbit.
    • Mélységellenőrzés alkalmazásával: az OpenGL minden kirajzolt képponthoz megjegyzi, hogy milyen távolságra volt a poligondarab a nézőpontunktól. Később, ha ugyanarra a képpont helyre újabb pont esik, akkor a rajzolás csak akkor fog megtörténni, ha ennek a távolsága kisebb.

  • Mélységellenőrzéshez szükséges lépések
    • main(): glutInitDisplayMode( GLUT_DOUBLE | GLUT_RGB | GLUT_DEPTH );
    • SetupRC(): glEnable( GL_DEPTH_TEST );
    • RenderScene(): glClear( GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT );

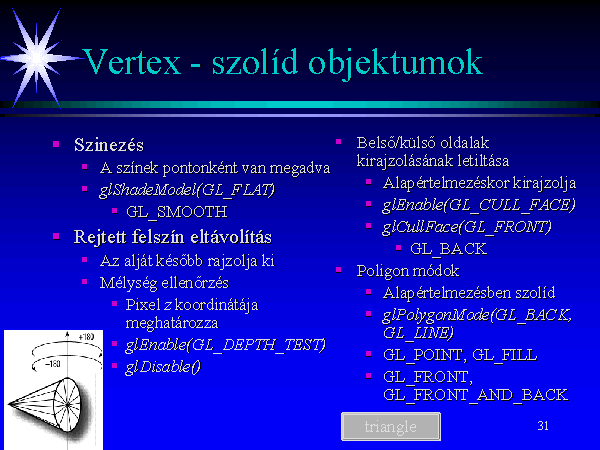

  • Poligon megjelenítési módok összefoglalása:

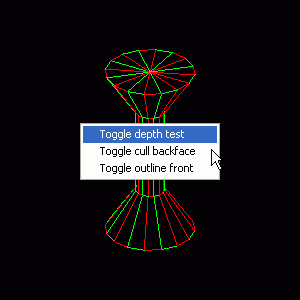

  • További megjelenítési lehetőségek: kup2.c illetve kapcsolódó részletes magyarázat.

GLUT modellező függvények

• Alakzatok: gömb, kocka, kúp, tórusz, dodekaéder, oktaéder, tetraéder, ikozaéder, teáskanna.
• Kitöltési módok: kitöltött (Solid), drótvázas (Wire).
• Függvények leírása (angolul): http://www.opengl.org/resources/libraries/glut/spec3/node80.html
• Példaprogramok
  • GLUTObjects.c
  • GLUTObjects2.c
  • Használat
    • Kurzor mozgató nyilak: forgatás
    • Shift + kurzor mozgató nyilak: objektum, kitöltési mód váltás
    • F1-F4: függvény paraméterének növelése
    • Shitf + F1-F4: függvény paraméterének csökkentése

Keretprogramok

• alap1.c: 2D modellezésre; RenderScene, SpecialKeys, ChangeSize (párhuzamos vetítés)
• alap2.c: 3D modellezésre; alap1 + Keyboard, Timer, Idle, párhuzamos és perspektív vetítés, objektumok körülforgatása
• alap3.c: 3D modellezésre; alap2 + menürendszer

Feladatok

1. Téglatest, henger modellezése grafikus primitívek használatával (GL_TRIANGLES, GL_QUADS, GL_TRIANGLE_STRIP, GL_QUAD_STRIP).

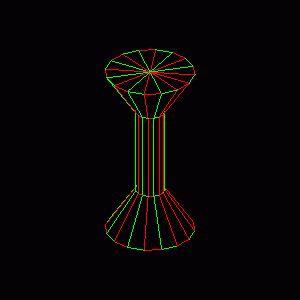

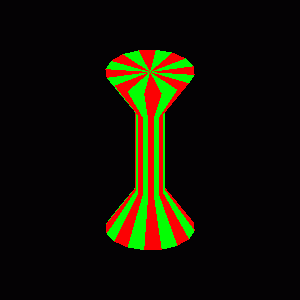

2. Oszlop modellezése (csonkakúpokból összerakva).



   Ötlet:

   • Készíts olyan függvényt, amely a palást modellezését végzi. Ennek meg lehessen adni a két alapkör középpontját (jelölje ezeket (x1, y1, z1) és (x2, y2, z2)), a két alapkör sugarát (lehetnek különbözők is!), valamint a szabályos sokszög csúcspontszámát. Az alapkörök pontjait az Y=y1 és Y=y2 síkokban modellezd.
   • Az alapkörök modellezése egy másik függvénnyel történhet, hasonló módon.

3. Oszlopcsarnok modellezése.
   • Részletes leírás.
