Példaprogramok az OpenGL megjelenítési módokra

OpenGL poligon módok

Példaprogramok: kup.c és kup2.c

Az OpenGL a síkidomok két lapját megkülönbözteti, az előlapokra és a hátlapokra más-más megjelenítési beállításokat adhatunk meg. Az előlapok/hátlapok a síkidomok modellezésekor a csúcspontjaik megadási sorrendje alapján definiálódnak.

Az előlapok vagy a hátlapok megjelenítése kikapcsolható. Célszerű abban az esetben használni, amikor biztosak vagyunk abban, hogy a kérdéses lapok biztosan nem jelenhetnek meg.

Az OpenGL síkidomok modellezésekor az előlapokra és a hátlapokra az alábbi megjelenítési beállításokat biztosítja:

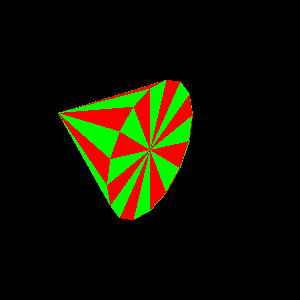

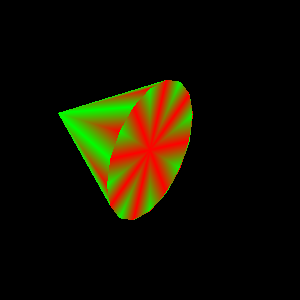

1. A síkidomok területe kitöltve jelenik meg. A kitöltés lehet a csúcspontokhoz rendelt színek átmenetéből képzett (GL_SMOOTH) vagy egyszínű (GL_FLAT).

   glShadeModel( GL_SMOOTH );

   glShadeModel( GL_FLAT );

2. Csak a síkidomok körvonalai jelennek meg.

   Előlapok és hátlapok glPolygonMode( GL_FRONT_AND_BACK, GL_LINE );

   Csak előlapok glPolygonMode( GL_FRONT, GL_LINE ); glEnable( GL_CULL_FACE ); glCullFace( GL_BACK );

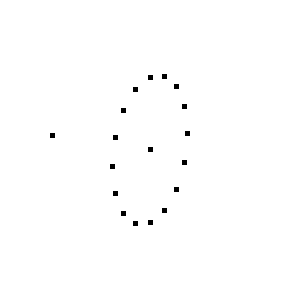

3. Csak a síkidomok csúcspontjai jelennek meg. Ritkán alkalmazzuk.

   glPointSize( 5.0 ); glPolygonMode( GL_FRONT_AND_BACK, GL_POINT );

3D megjelenítés a poligonmódok felhasználásával

Példaprogram: kup2.c

	Megjelenítés csak körvonalakkal. Probléma: a 3D hatás nehezen érvényesül.

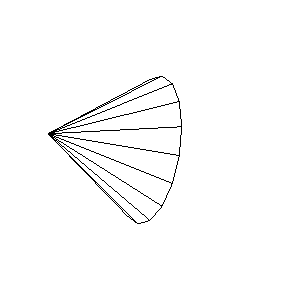

	Megjelenítés csak az előlapok körvonalaival. Probléma: a takarásban lévő objektumok körvonalai is megjelennek.

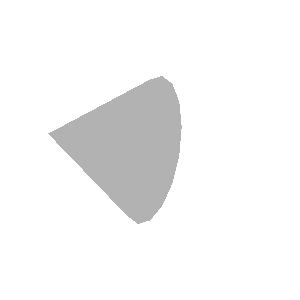

	Megjelenítés kitöltött poligonokkal. Probléma: ha a szomszédos oldalak színe egyezik, akkor a közöttük futó él nem jelenik meg. Lehetséges megoldás: szomszédos oldalak színe legyen különböző. Ez viszont a GLUT modellező függvényeivel nem oldható meg.

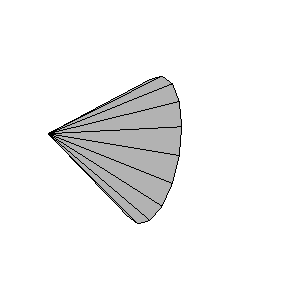

	Megjelenítés kitöltött és drótvázas együttesen. Megoldás: először kitöltötten modellezünk, majd a PolygonMode függvénnyel drótvázasra váltunk, más modellezési színt állítunk be, és kirajzolunk mindent újra. Célszerű a modellező függvényeket külön függvényben elhelyezni. Az alábbi függvényhívásokat célszerű a program elején megadni a mélységellenőrzés problémájának kiküszöböléséhez: // Avoid flickering wire model glEnable( GL_POLYGON_OFFSET_FILL ); glPolygonOffset( 1.0, 2.0 );
