Ha még nem tettük, akkor telepítsük a MITK Workbench alkalmazást! Ingyenesen elérhető Windows és Linux rendszerre is.

• http://mitk.org/wiki/The_Medical_Imaging_Interaction_Toolkit_(MITK)

Nyissuk meg megjelenítendő képet! Ennek legegyszerűbb módja, ha a képfájlt, vagy képsorozat esetén annak egy fájlját a MITK ablakra húzzuk. Több fájlból álló képsorozat esetén el kell fogadnunk a teljes adathalmaz betöltésére vonatkozó kérdést.

• A Data Manager panel a betöltött vizsgálatokat sorolja fel. A bal oldali kapcsolóval tudjuk szabályozni, mely vizsgálatok jelenjenek meg. Fontos tudni, hogy a lista tetején lévő képek vannak "felül" vagyis eltakarják az alattuk lévőket! A vizsgálatok sorrendjét egérrel, fogd-és-vidd módszerrel átrendezhetjük.

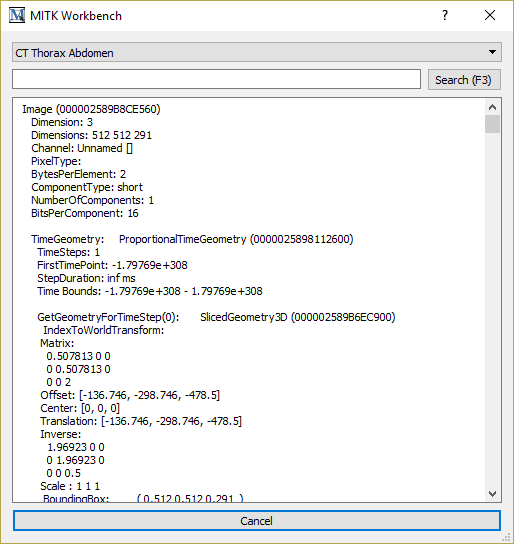

• A jobb egérgombbal a vizsgálatra kattintva menü jelenik meg. A Details segítségével megvizsgálhatjuk a vizsgálat fontosabb geometriai adatait.

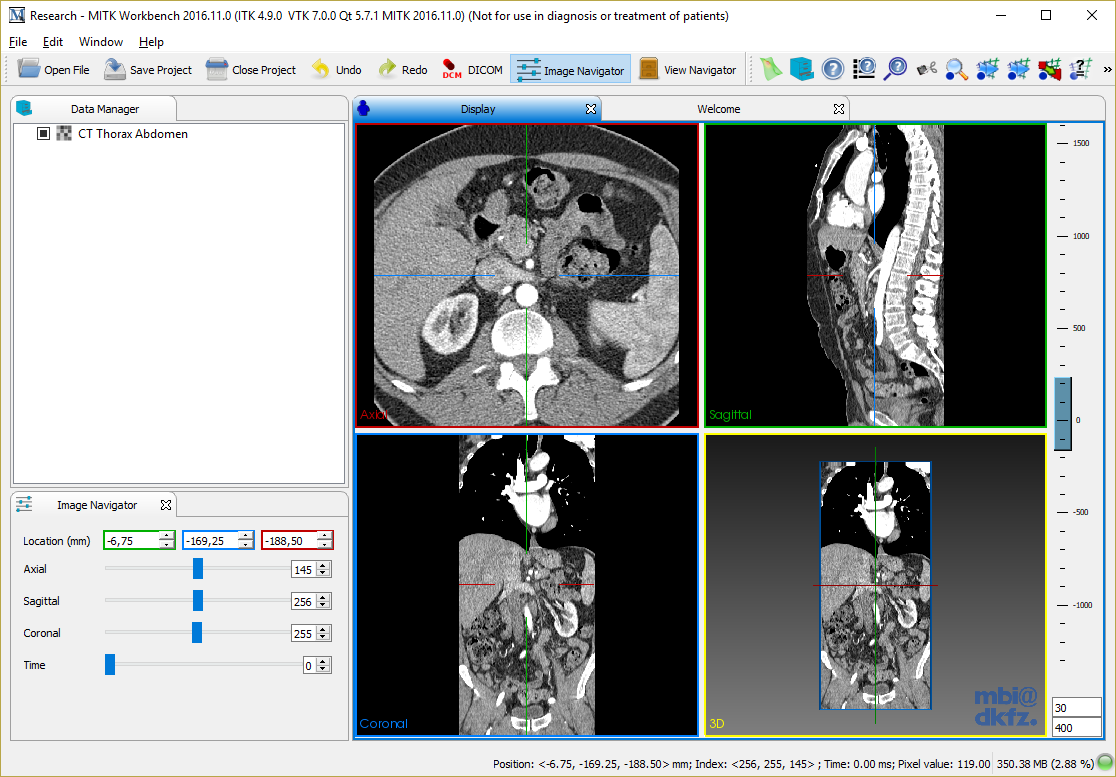

• Az Image Navigator panelen a három irány (Axial, Sagittal, Coronal) szerint járhatjuk be a képmátrixot a különféle vezérlőelemek használatával.
• A Display panelen jelennek meg a kérdéses képszeletek. Ennek jobb oldalán állíthatjuk az ablakolást (Window/Level). A felső szerkesztőablakbeli szám a szint (level), az alatta lévő az ablak (window). Ezeket az értékeket a csúszka mozgatásával és alsó és felső szélének módosításával is változtathatjuk.
• A Display panelen megjelenő szeletek tetszőleges pontjára kattintva is módosíthatunk a megjelenő szeleteken. A MITK az adott ponton átmenő három szeletorientációt állítja be.

A felszín vizualizációhoz szegmentálás szükséges. Orvosi képek esetén az egyes szervek körvonalainak meghatározása nagyon időigényes és nehézkes lehet. Bizonyos esetekben gyors eredményt érhetünk. Ilyen például a csontozat meghatározása CT képek esetén. A CT röntgen-alapú technika, ahol a kemény csontozat jelenik meg magas intenzitással. Más struktúrák ennél alacsonyabbak, így egy egyszerű küszöbölés is elfogadható lehet. A kontúr meghatározása után az egymást követő szeletek határaiból térbeli háromszögháló számítható.

A MITK támogatja a küszöbölést és a felszínháló generálást is. Ezt nézzük át a következőkben.

• Feltételezzük, hogy a dataset1_Thorax_Abdomen_dicom CT kép betöltésre került.
• Keressük meg a felső ikonsoron a Segmentation eszközt (jobbról a negyedik). A jobb oldalon megjelenik a Segmentation panel.

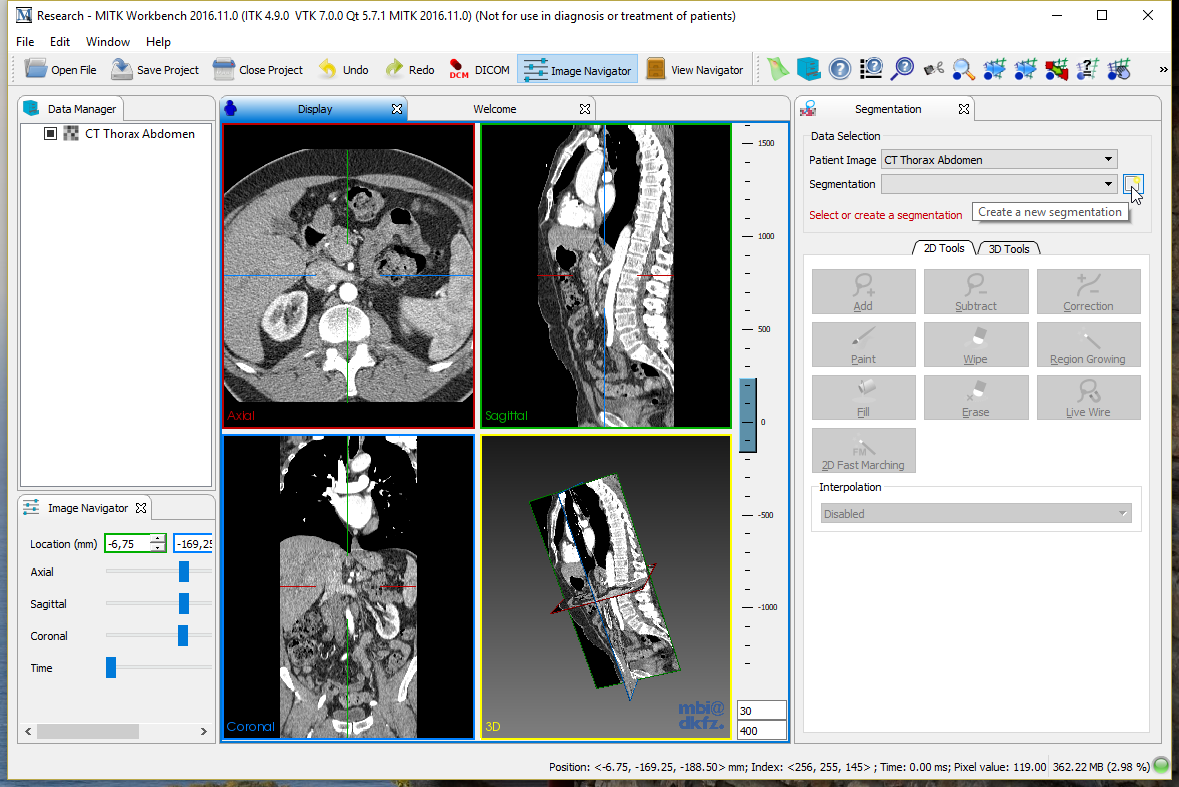

• A Data Selection részen keressük meg a Create a new segmentation nyomógombot. A megjelenő dialógusablakban adjunk nevet a szegmentálásnak (például Csontozat), és válasszunk színt a bal oldalsó gombra kattintva (a példánkban sárga).

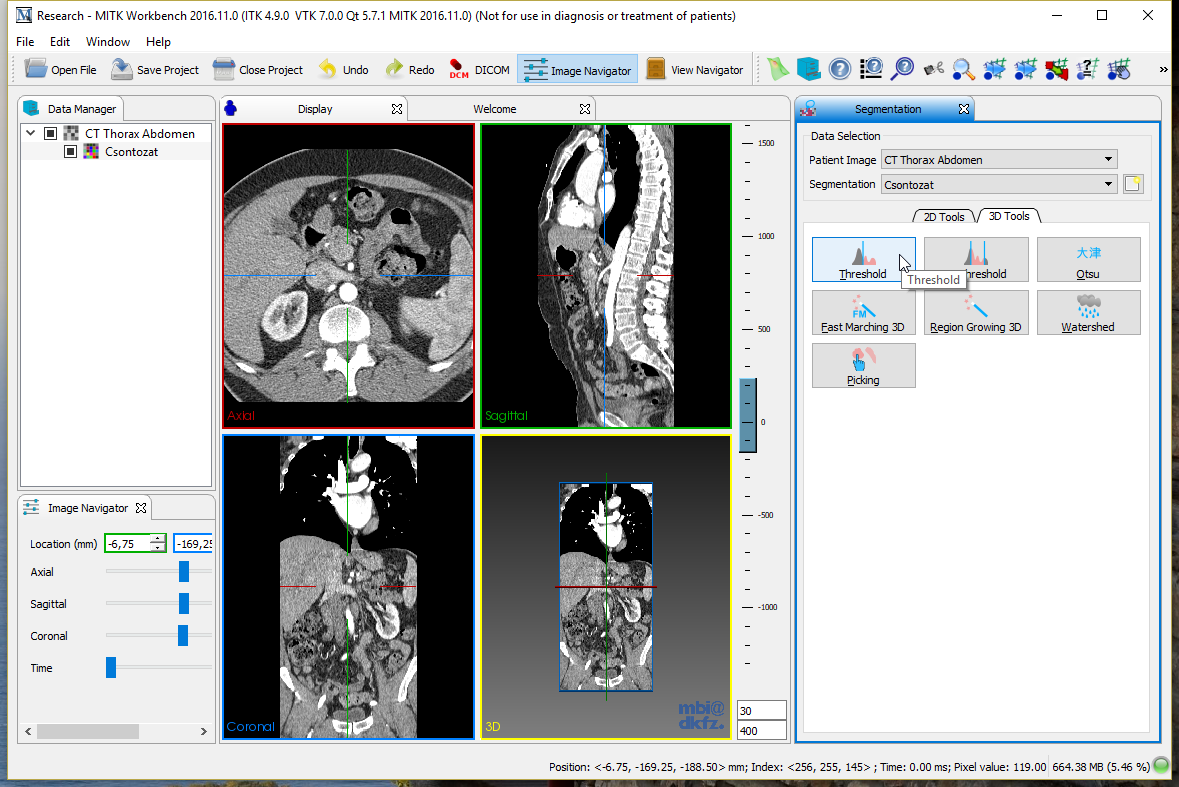

• Alul megjelennek a szegmentáló eszközök, 2D és 3D funkciókra bontva. Válasszuk a 3D Tools-t.

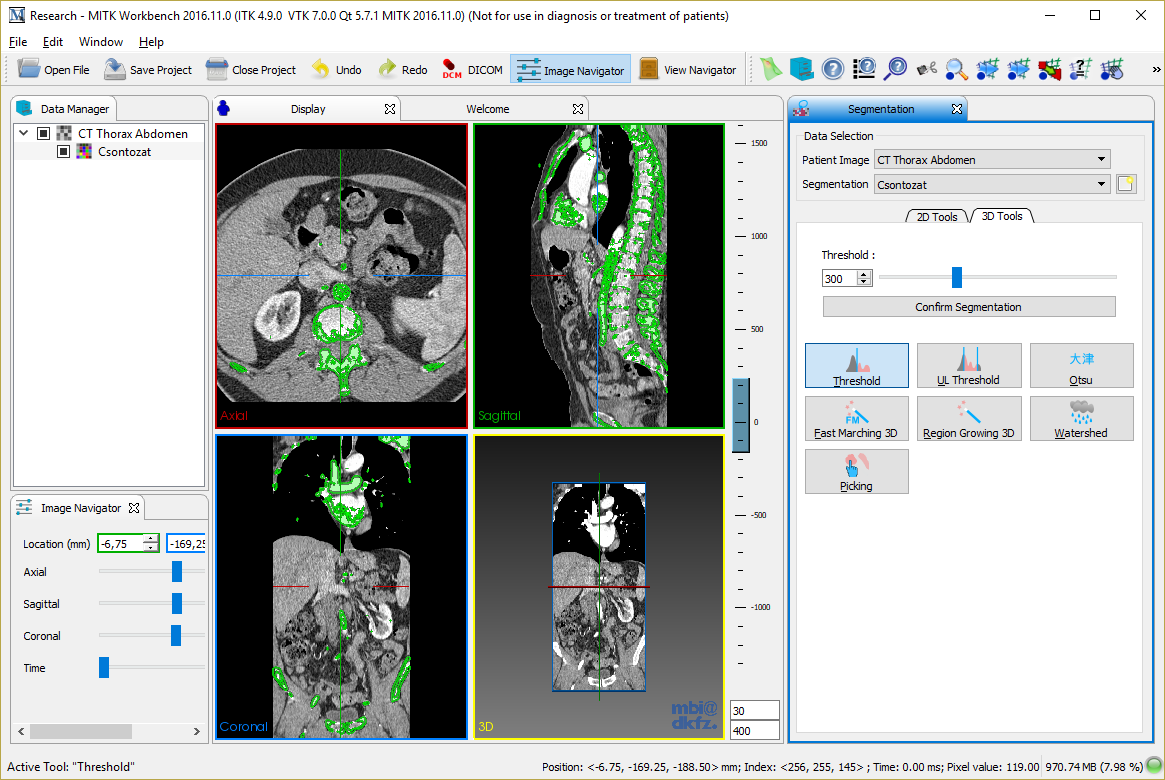

• A Threshold eszközt választva lehetőségünk van a küszöbérték megadására. A 3D megjelenítő részben zöld színnel látjuk annak a régiónak a határát, amely a küszöbölési kritériumot teljesíti. A példánkban a 300 értéket választjuk. A Confirm Segmentation gombra kattintva hajtódik végre a küszöbölés.

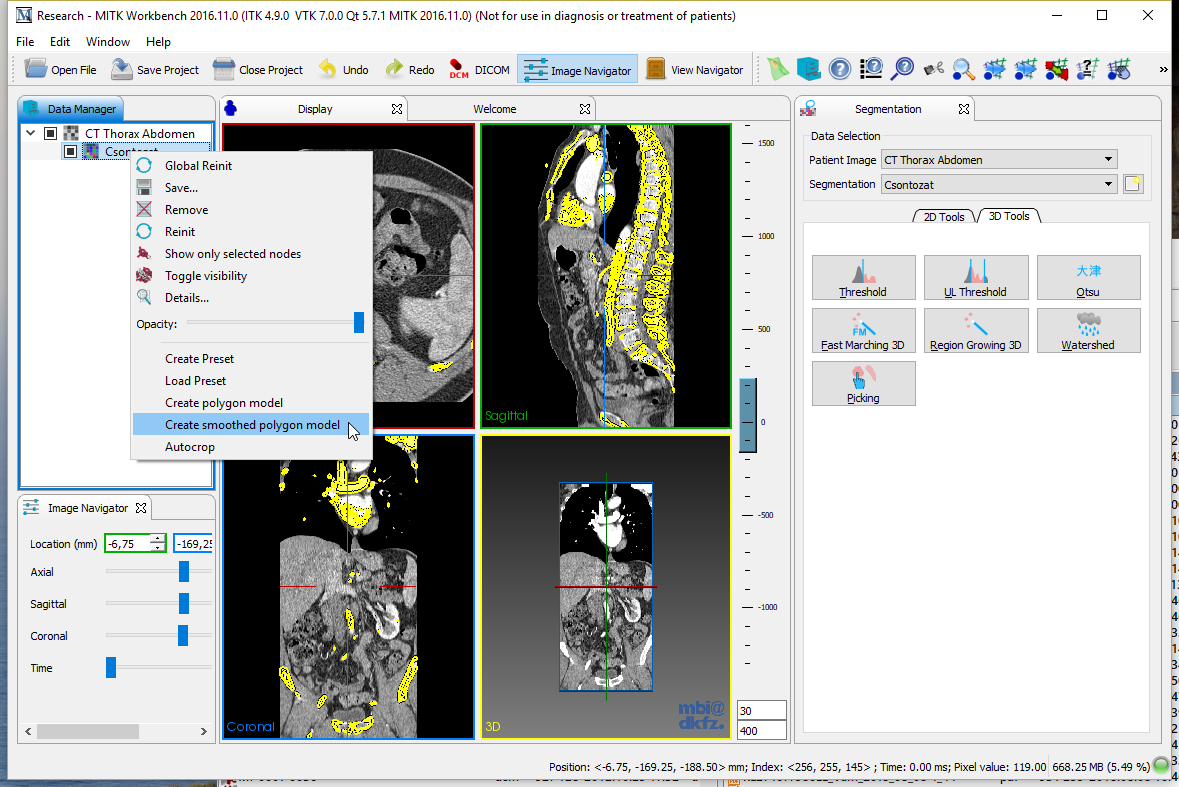

• A Data Manager részben a vizsgálathoz tartozó Csontozat adaton kattintsunk jobb egérgombbal. A Create smoothed polygon model indítja a felszínháló generálást. ez eltarthat akár 10-20 másodpercig is. Ha kész, a Data Manager-ben a szegmentálás alatt megjelenik a felszínháló elem.

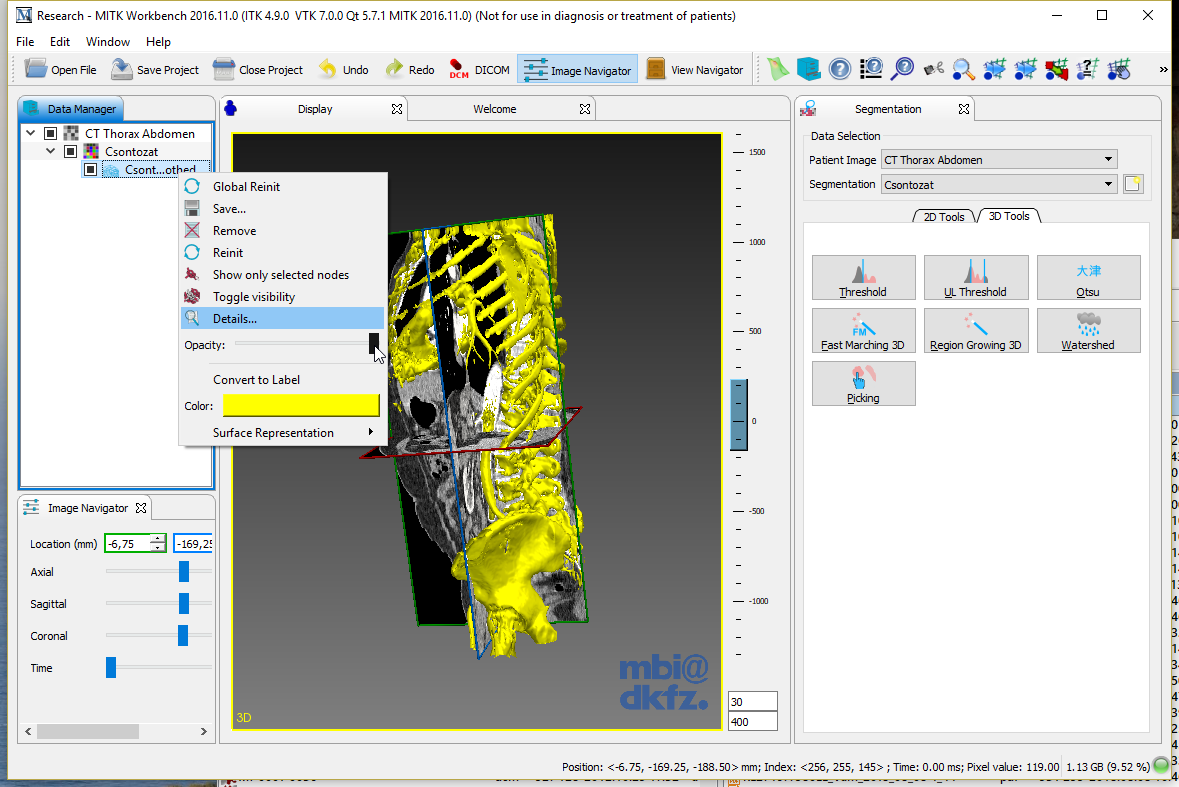

• A felszínhálón jobb egérgombbal kattintva a menüben lehetőségünk van a felszínháló átlátszóságának (Opacity) módosítására. Húzzuk jobb szélre az átlátszatlan modellhez.

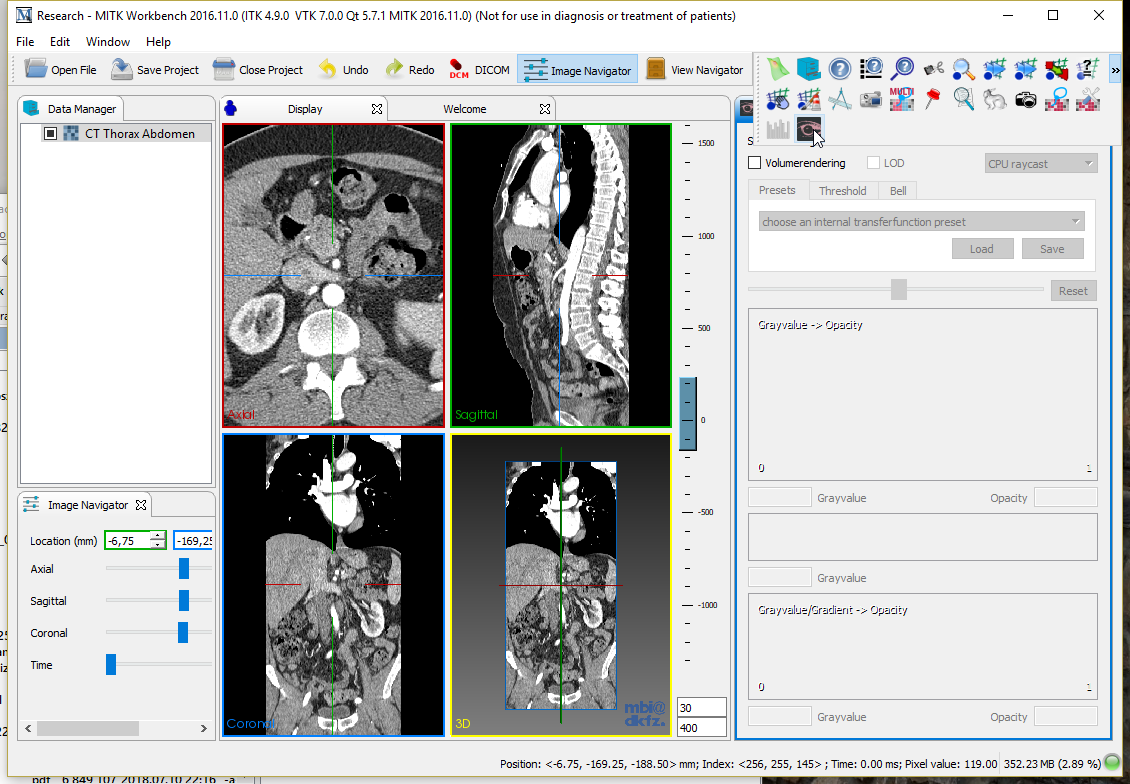

A MITK támogatja a térfogat vizualizációt. Ehhez a felső panelsoron ki kell választanunk a Volume Visualization opciót. Ha nem jelenik meg a képernyőn aaz ablak keskenysége miatt, akkor a kettős nyílra kattintva hozhatjuk elő.

• A Volumerendering kapcsolót bekapcsolva a 3D nézetben megjelenik az eredmény.
• A megjelenítő terület jobb felső sarkában maximalizálhatjuk a nézet méretét.

A térfogat megjelenítés paramétereit a jobb oldali panel segítségével módosíthatjuk.

• Készítsünk felszín vizualizációt más szervekhez is!
• Készítsünk térfogat vizualizációt többféle paraméterezéssel!
