Hozzunk létre új papírtérbeli elrendezéseket!
- Válasszunk ki egy elrendezési lapot a rajzterület alatti fülek segítségével.
- Töröljük az automatikusan létrehozott téglalap alakú nézetablakot. (Keretre kattintás és DEL gomb.)
-

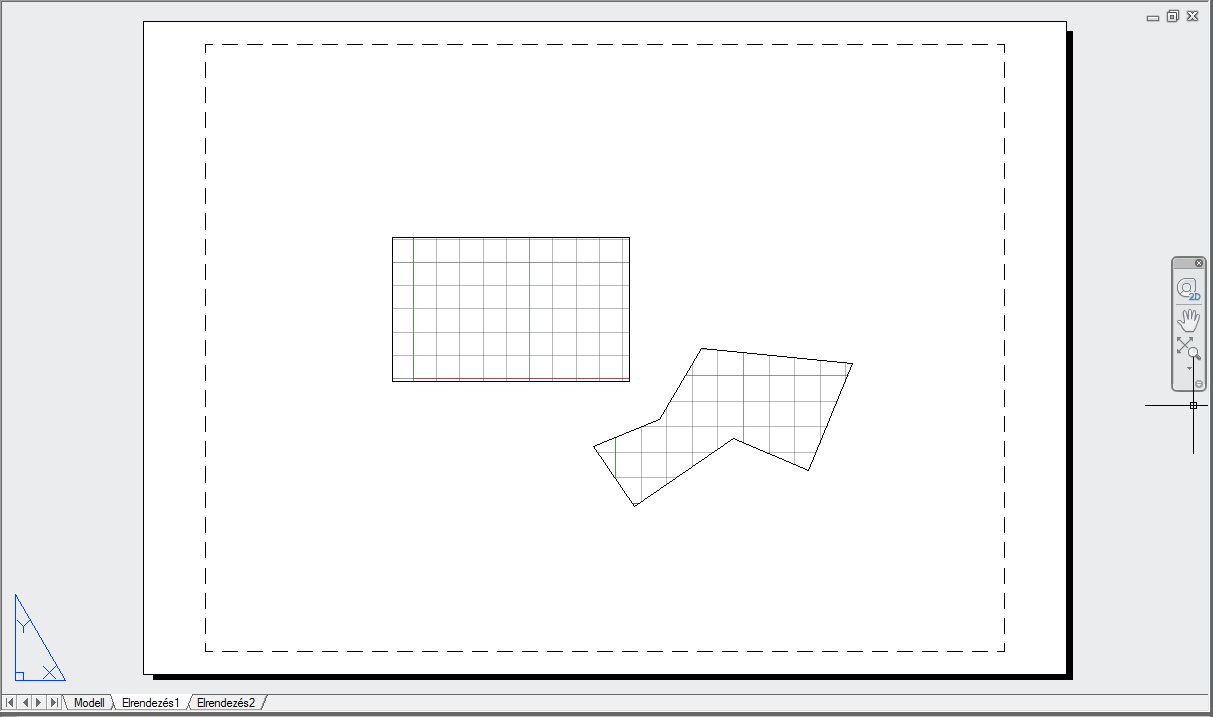

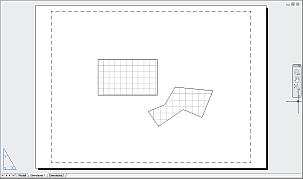

Hozzunk létre új nézetablakokat az MNÉZET paranccsal! (Téglalap alakút átellenes sarokpontok megadásával, tetszőleges síkidom alakút a POLIGON alparanccsal.)
Generáljunk 3D szilárdtestről nézeti és vetületi rajzokat tartalmazó nézetablakokat!
A nézetablakok tartalmát a TESTNÉZET és TESTRAJZOL parancsokkal állítsuk elő! Készítsük el a méretezést, módosítsuk a sraffozás paramétereit, valamint a generált fóliák tulajdonságait!
Vetületek készítésének bemutatása lépésről lépésre: itt.
