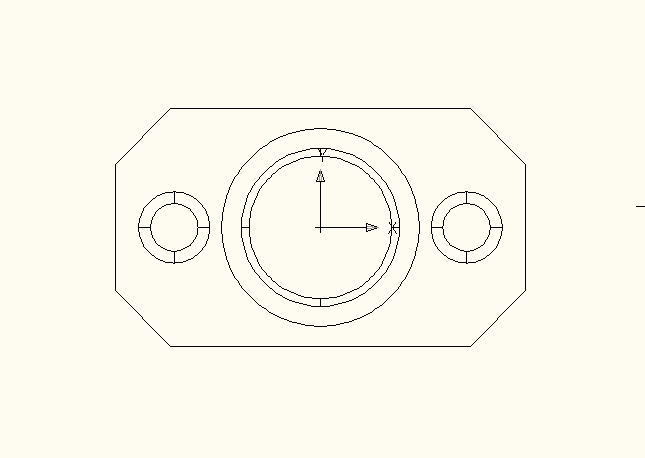

A kiindulási modell letölthető: DWG . Nyissuk meg a rajzot. Figyeljünk arra, hogy ha külső blokként illesztjük be a rajzba (beill parancs), akkor utána a szétvet parancs segítségével alakítsuk vissza blokkreferenciából szilárdtestté (akár a beillesztéskor is kérhető a szétvetés), különben a testnézet és testrajzol parancsok nem működnek. A szálkereszt objektumra húzásával meggyőződhetünk róla, hogy szilárdtest típusú objektum-e? Ellenőrizzük! A modelltérben állítsunk be olyan nézetet, ahol felülről látjuk a tartólapot, és állítsuk be az FKR-t ennek a nézetnek megfelelően (fkr parancs Nézet opciója). A látványstílust állítsuk 2D drótvázra. |
![]() |

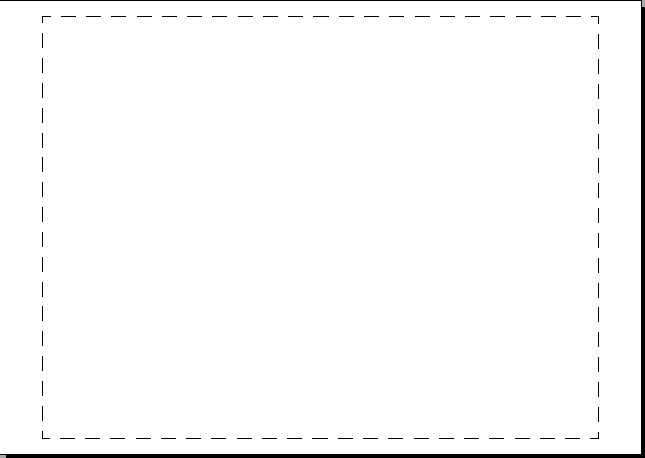

Váltsunk át egy inicializálatlan elrendezés lapra (pl. Elrendezés1). Automatikusan létrejön 1 darab nézetablak. |
![]() |
Töröljük a nézetablakot: kattintsunk a keretre és nyomjuk meg a Delete billentyűt. |
![]() |

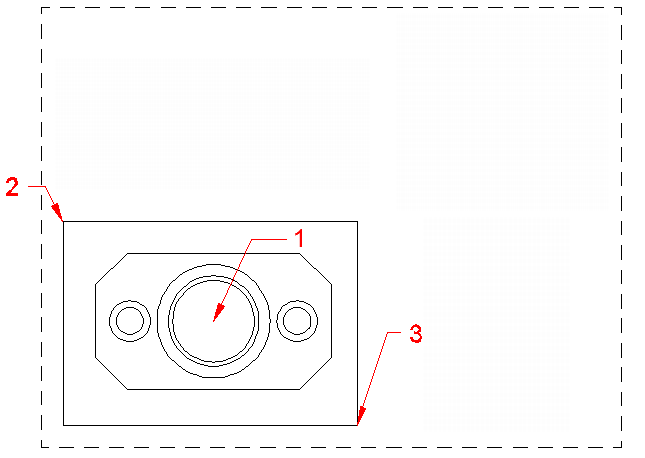

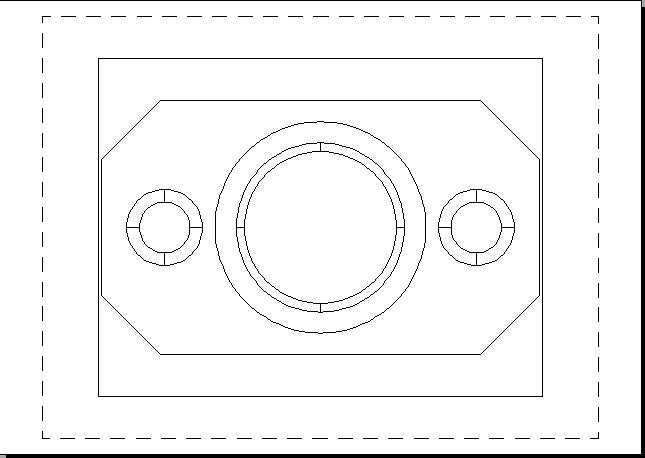

Hozzuk létre a felülnézeti vetületi nézetablakot. testnézet parancs
Ne lépjünk ki a parancsból! |
![]() |

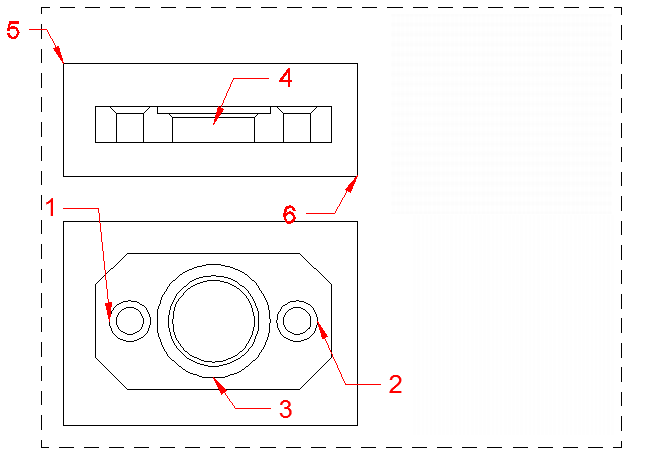

Hozzuk létre a metszeti vetületi nézetablakot.
Ne lépjünk ki a parancsból! |
![]() |

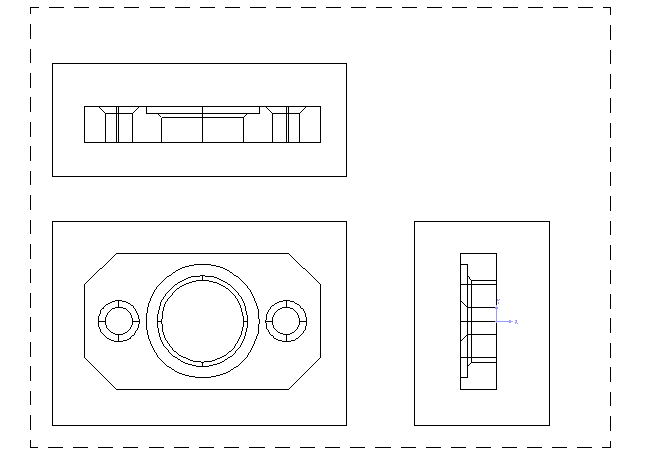

Hozzuk létre az oldalnézeti vetületi nézetablakot.
Ne lépjünk ki a parancsból! |
![]() |

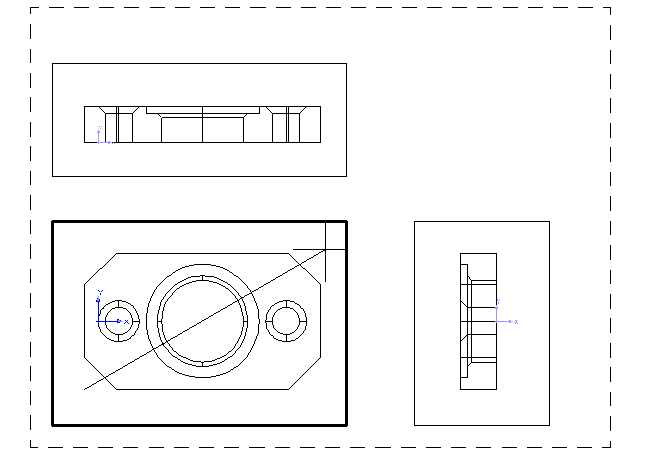

Hozzuk létre a segédnézeti vetületi ablakot.
|
![]() |
|
![]() |

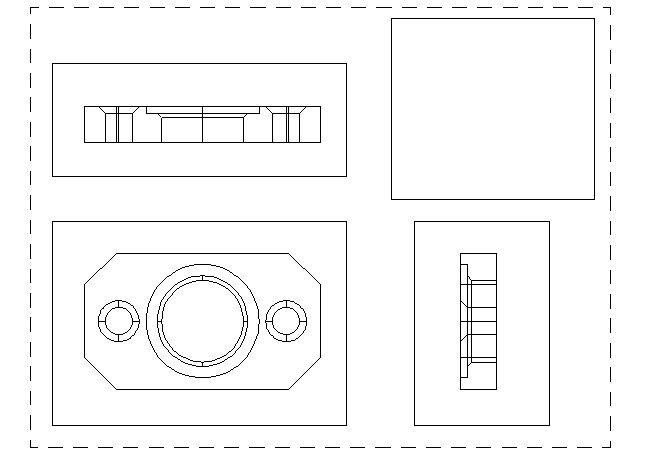

Lépjünk ki a testnézet parancsból. |
![]() |

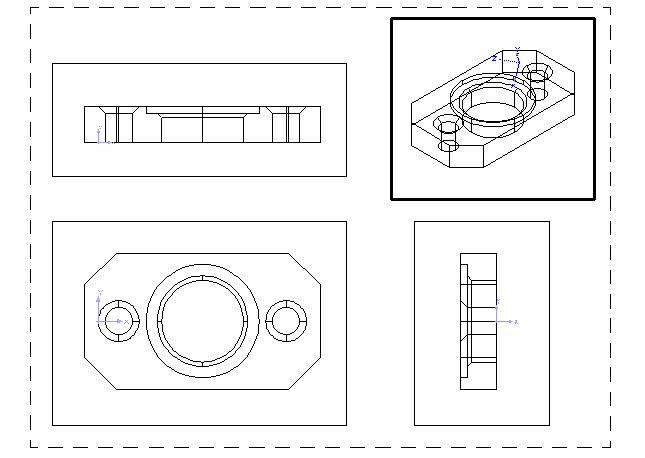

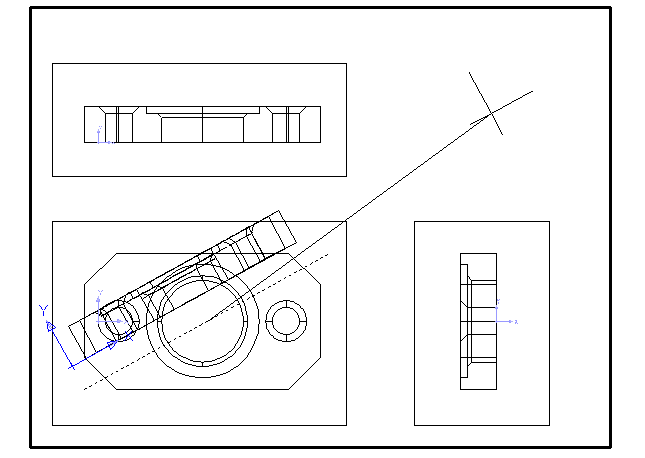

Korrigáljuk a nézetet a segédvetület nézetablakban.
|
![]() |

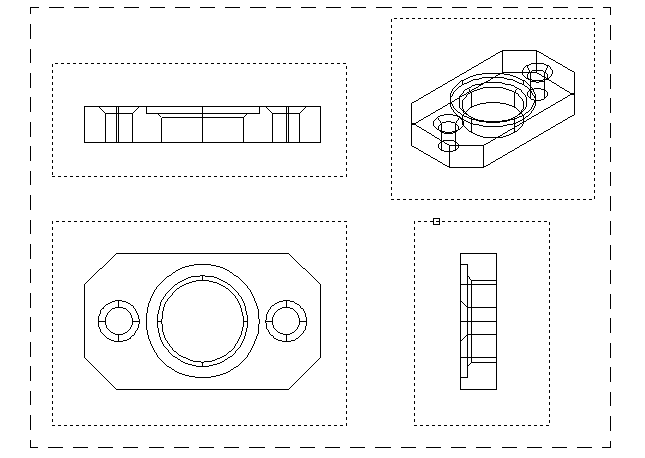

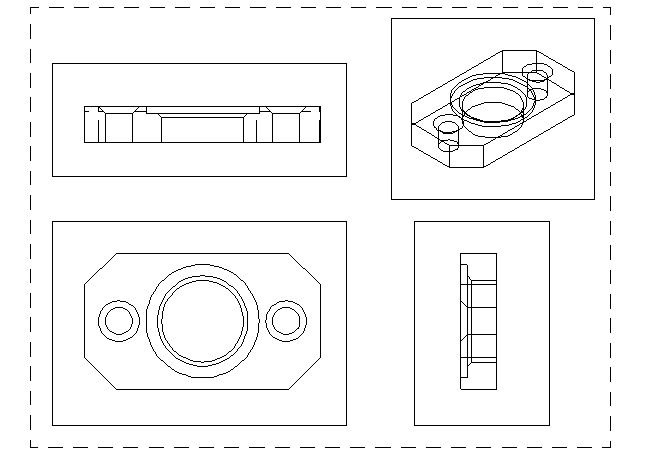

Készítsük el a vetületi rajzokat. testrajzol parancs
|
![]() |
Az elkészült eredmény még nem túl látványos. Be kell állítani a fólia tulajdonságokat és a sraffozás tulajdonságait. |
![]() |

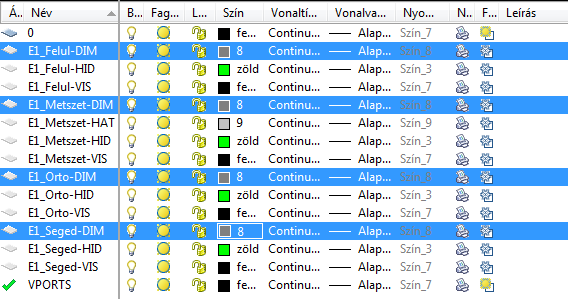

Módosítsuk a fólia tulajdonságokat
|
![]() |

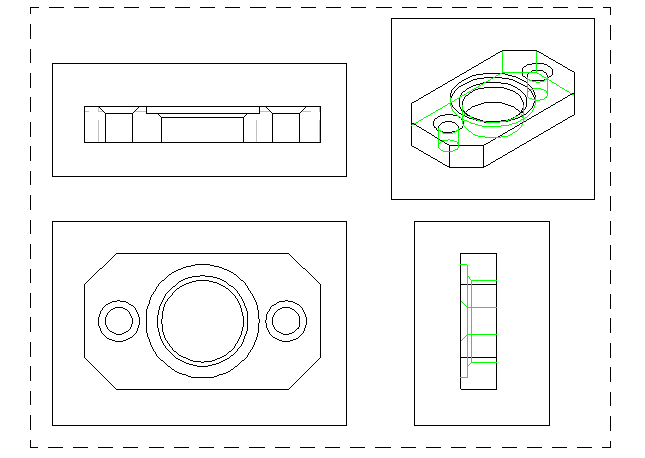

A fólia beállítások eredménye. |
![]() |

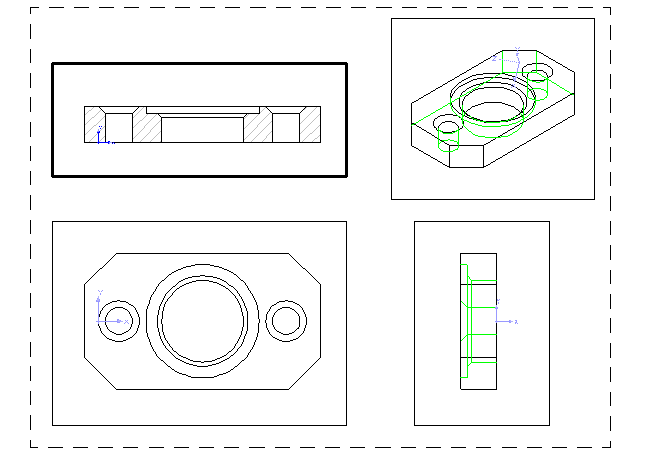

Módosítsuk a sraffozás tulajdonságait.
|
![]() |

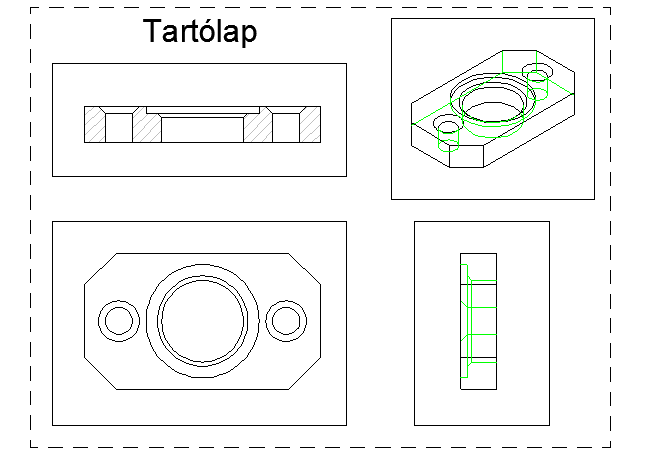

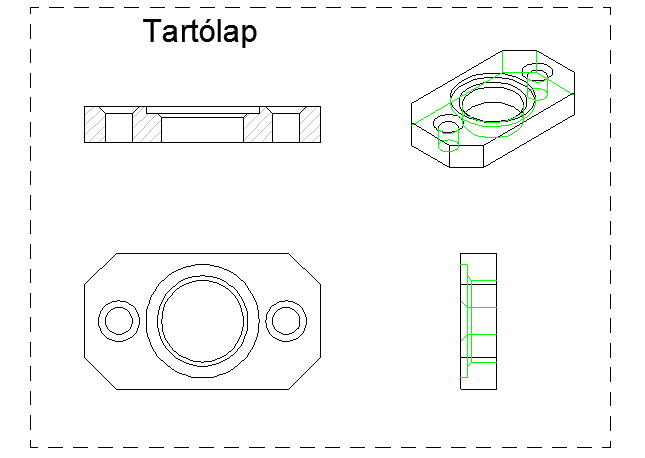

Szöveg a papírtérben.
|
![]() |
VPORTS fólia kikapcsolása. |
![]() |

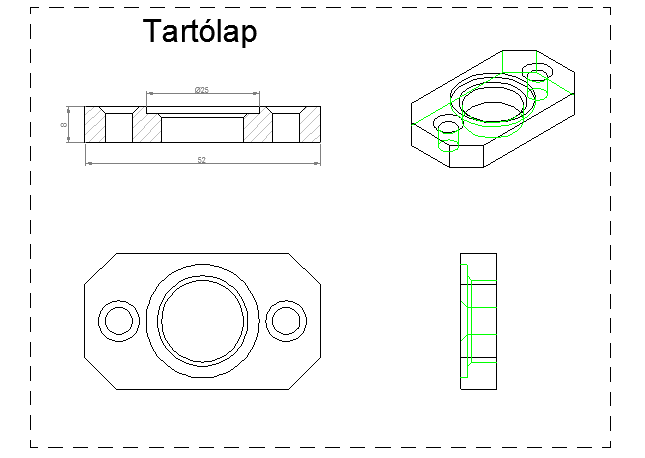

Méretezés a Metszeti (bal felső) nézetablakban.
A többi nézetablakban is méretezhetünk, de előtte ne felejtsük el aktiválni az adott nézetablakhoz létrehozott méretezés (-DIM) fóliát! |
