Méretezés: itt.
Kiindulási rajz: DWG.
A megoldás részletes leírása: itt.

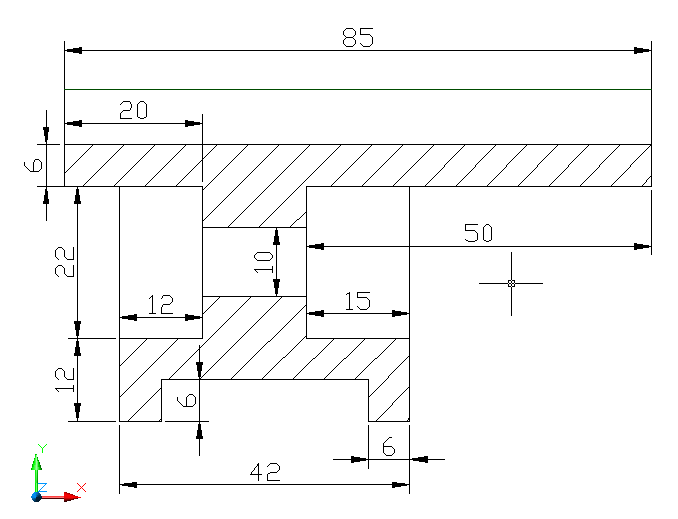

A profil megrajzolása után forgassuk körbe (megforgat parancs), majd vonjuk ki a furatokat.
Méretezés: itt.
Kiindulási profil: DWG

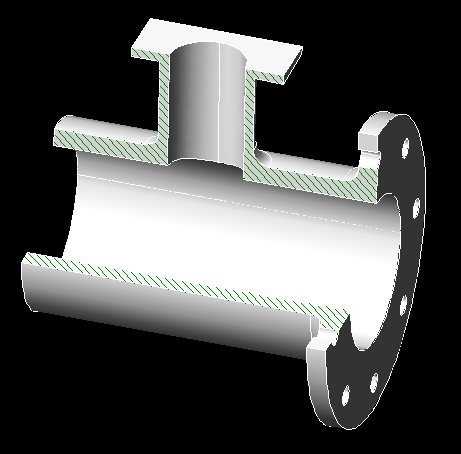

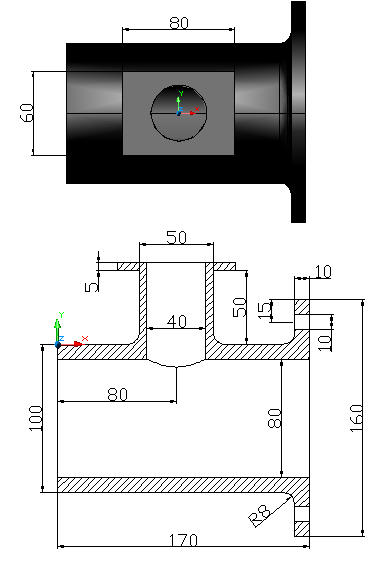

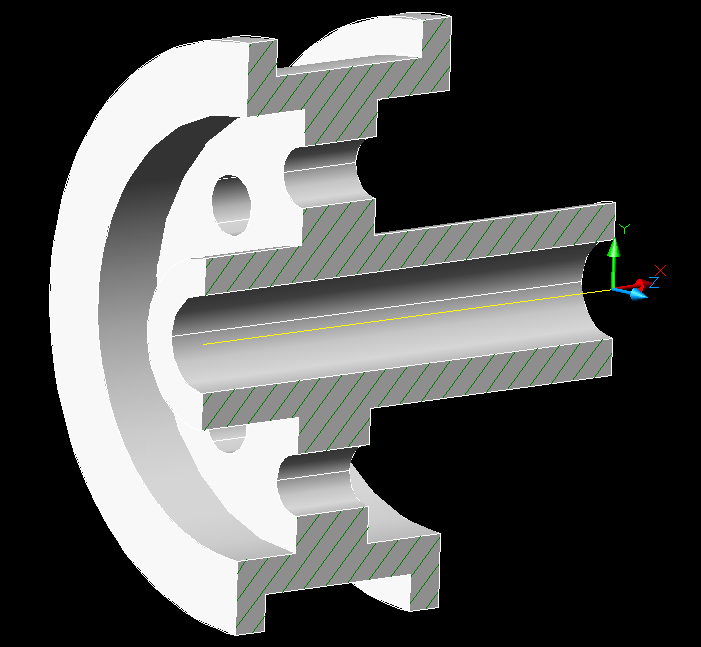

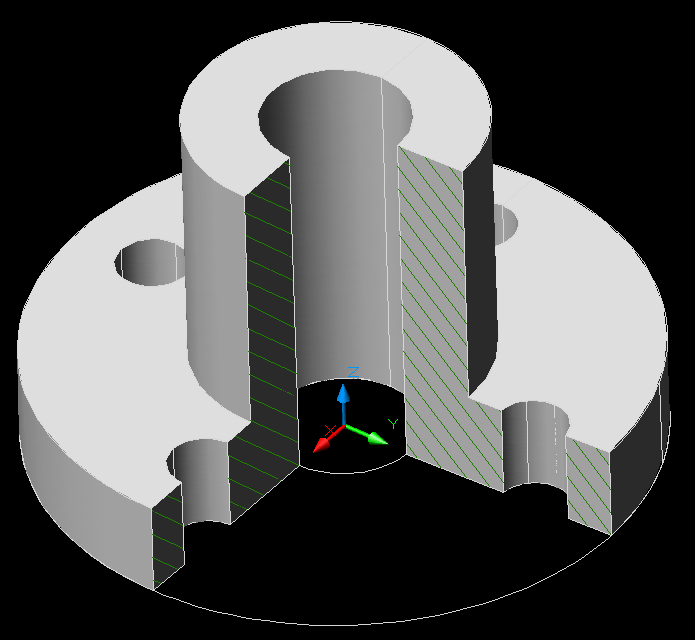

Készítsük el az alábbi 3D szilárdtest modelleket a méretezéseknek megfelelően, a megfelelő sík menti keresztmetszeti rajzokkal és szelésekkel!
|
|
Méretezés: itt. Kiindulási rajz: DWG. A megoldás részletes leírása: itt. |
|
|
A profil megrajzolása után forgassuk körbe (megforgat parancs), majd vonjuk ki a furatokat. Méretezés: itt. Kiindulási profil: DWG |
|
|
Méretezés: itt. |
További feladatok: itt.
