ZH2 próba feladat

Készítse el az alábbi 3D modellezési feladatot!

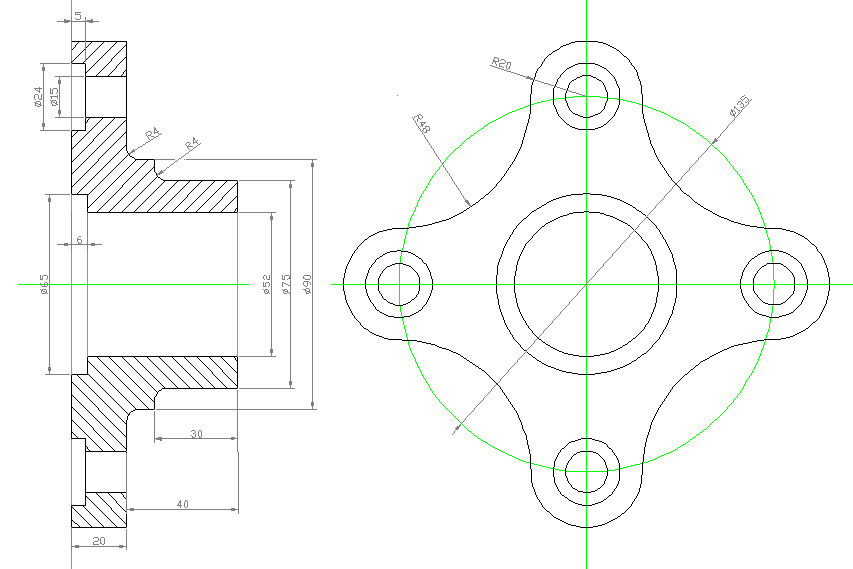

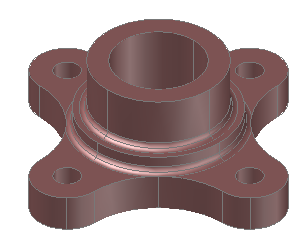

1. A méretezésnek megfelelően készítse el a 3D objektumot! (A méretezés nagyobb méretben ITT található.)
   Kiindulásként felhasználható a ZH2_P1_2D.dwg fájlban található felülnézeti rajz.
   A rajzot mentse el ZH2_P1_3D.dwg néven!

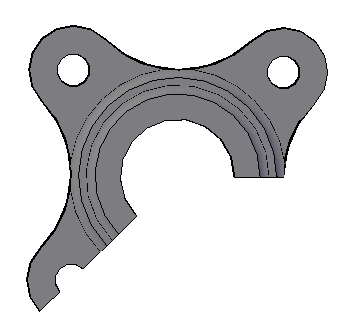

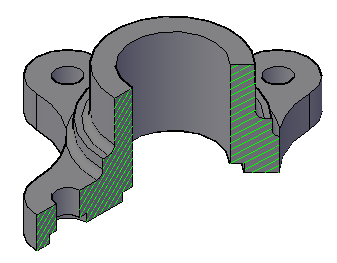

2. Szelje el az objektumot a felülnézeti képen látható módon!
   A metszések helyén zöld színnel sraffozott lemezek jelenjenek meg.
   A rajzot mentse el ZH2_P1_3D_Kmetszet.dwg néven!

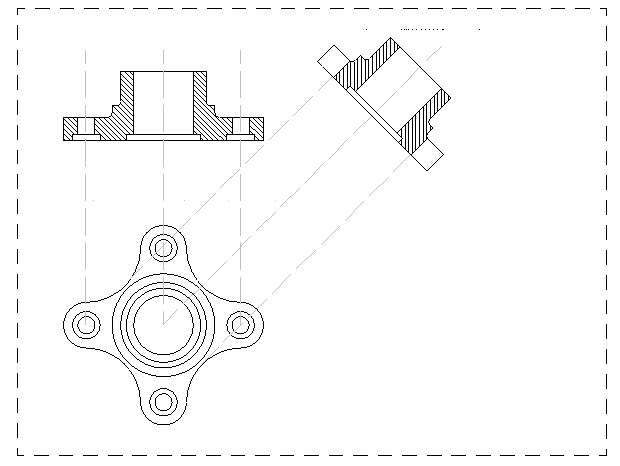

3. Az 1. lépésben létrehozott rajzhoz (ZH2_P1_3D.dwg) készítsen új elrendezési lapot!
   • A lapon három új nézetablak legyen.
   • A bal alsó részen helyezze el a felülnézeti rajzot!
   • A felső részen készítsen két keresztmetszeti rajzot az ábrán látható irányok mentén!
   • A nézeti és metszeti rajzokat a testnézet és testrajzol parancsokkal hozza létre!
   • A rajzot mentse el ZH2_P1_3D_Testrajzol.dwg néven!



4. Rendeljen fém anyagot a testhez! Állítsa a látványstílust megfelelő módon!

Pontozás

- 3D modellezés
  - Alap,
    kiemelkedő hengeres rész	2 pont
  - Furatok                     2 pont
  - Lekerekített élek           1 pont

- Keresztmetszet, szelés        3 pont

- Elrendezés papírtérben,
  testnézet, testrajzol         3 pont
- Anyagjellemző                 1 pont
