CAD ZH1 - 2. próbafeladat

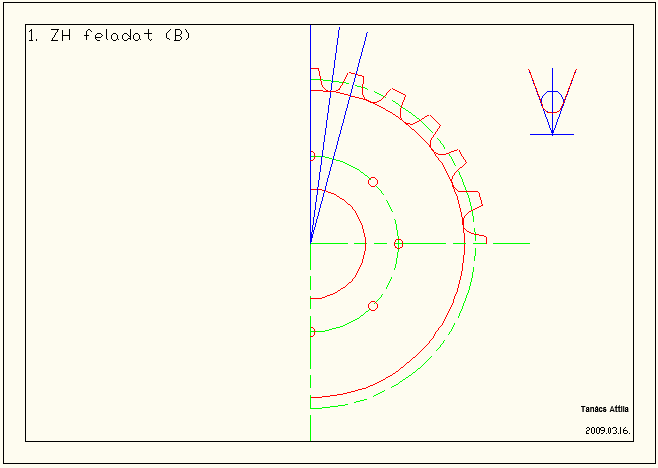

Készítse el a következő rajzot:

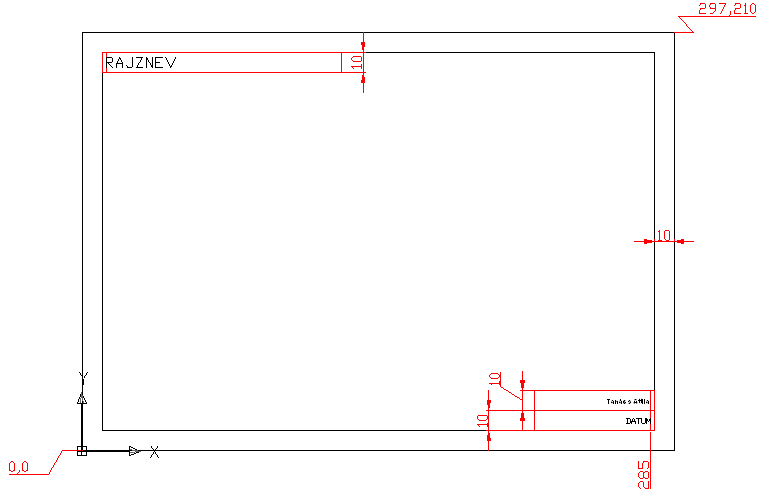

1. lépés: keret készítése
|
- A pirossal rajzolt objektumokat nem kell megszerkeszteni!
-
RAJZNEV:
- standard betűkészlettel
- 5 mm-es méretben
- a befoglaló téglalapban balra közepére igazítva, a bal oldaltól 2 mm távolságra
-
Tanács Attila:
- ide a saját neve kerüljön
- szövegként
- Arial betűtípussal
- 2.5 mm méretben
- jobbra középre igazítva
- a befoglaló téglalap jobb oldalától 2 mm távolságra
-
DATUM:
- standard betűkészlettel
- 2.5 mm-es méretben
- jobbra középre igazítva
- a befoglaló téglalap jobb oldalától 2 mm távolságra
|

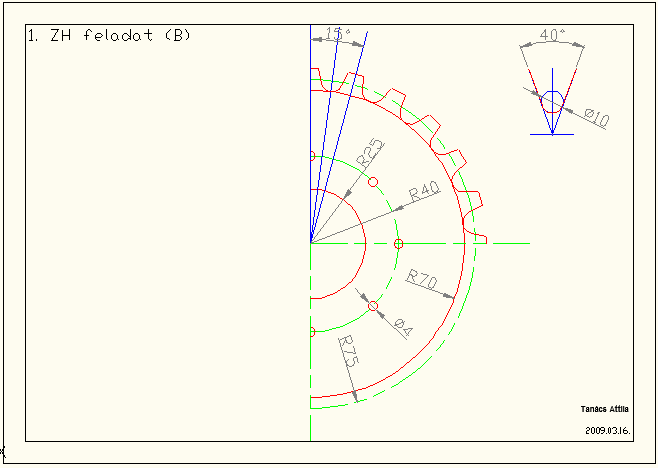

2. lépés: A rajz részletes ismertetése
|
-
Hozza létre a következő fóliákat:
- Kontúr: piros szín, folytonos vonal
- Tengelyvonal: zöld szín, szaggatott: ACAD_ISO09W100
- Segéd: kék szín, folytonos
- Méretezés: sötétszürke szín (8-as kódú), folytonos.
-

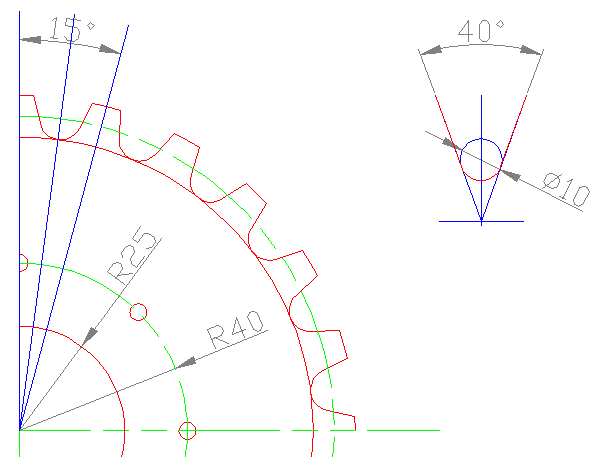

Szerkesszen meg legalább 1-1 szög, átmérő és sugár méretet!
|
|
A külön megszerkesztett, piros horony komponenseket célszerű bemásolni, elforgatni és a felesleges részeket lemetszeni a poláris kiosztás előtt.
|
Pontozás:
- Keret téglalapjai 1 pont
- Keret szöveges részei 1 pont
- Fóliák elkészítése, használata 1 pont
- Félkörök szerkesztése,
horony külön megszerkesztése,
horony bemásolása,
metszések, horony kiosztása 5 pont
- Öt kis piros kör, kiosztva,
a szélsők vágva 2 pont
- Tengelyvonalak, méretezés 2 pont
