CAD ZH1 - 1. próbafeladat

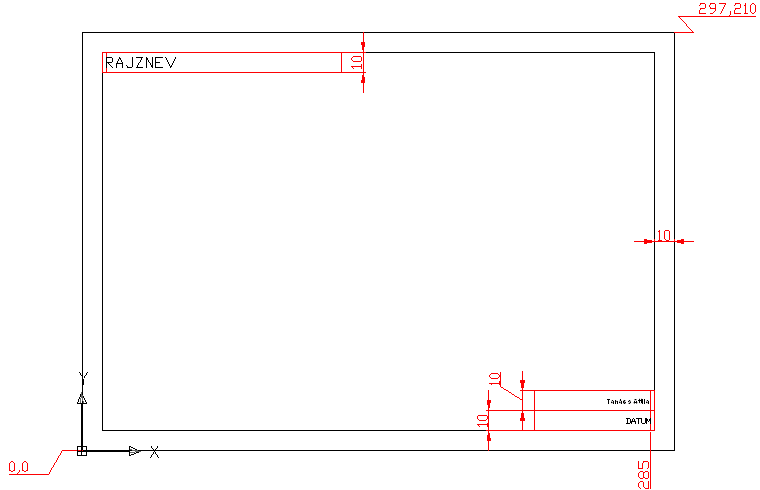

1. lépés: keret készítése

A pirossal rajzolt objektumokat nem kell megszerkeszteni! RAJZNEV: standard betűkészlettel 5 mm-es méretben a befoglaló téglalapban balra közepére igazítva, a bal oldaltól 2 mm távolságra Tanács Attila: ide a saját neve kerüljön szövegként Arial betűtípussal 2.5 mm méretben jobbra középre igazítva a befoglaló téglalap jobb oldalától 2 mm távolságra DATUM: standard betűkészlettel 2.5 mm-es méretben jobbra középre igazítva a befoglaló téglalap jobb oldalától 2 mm távolságra

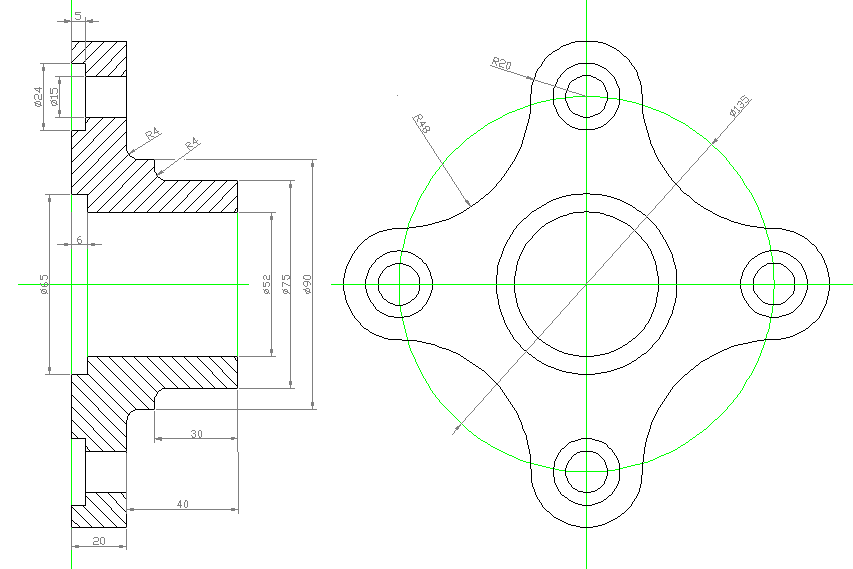

2. lépés: Készítse el a következő rajzot a kereten belül:

Hozza létre a következő fóliákat: Kontúr: fekete szín, folytonos vonal, 0.3 mm vonalvastagság Tengelyvonal: zöld szín, szaggatott: ACAD_ISO09W100 Segéd: zöld szín, folytonos Méretezés: sötétszürke szín (8-as kódú), folytonos. Sraffozás: fekete szín, folytonos. Figyeljen a sraffozások mintáira, azok a rajzon látható módon jelenjenek meg! Szerkesszen meg legalább 2-2 hosszirányú és sugár méretet! Legalább 1 hosszirányú méretezés szövegét definiálja felül úgy, hogy az átmérő jel is szerepeljen benne! Rajz nagyobb méretben: itt.

Pontozás:
 - Keret, szövegdobozok elkészítése   1 pont
 - Szöveg elhelyezése a keretben      1 pont

 - Fóliák elkészítése, használata     1 pont
 - Bal oldali metszet                 3 pont
   - Kontúr (2 pont)
   - Sraffozás (1 pont)
 - Jobb oldali metszet                3 pont
   - Koncentrikus körök (1 pont)
   - Ívelt körvonal (2 pont)
 - Tengelyvonalak, segédvonalak       1 pont
 - Méretezések, egyedi méretszöveg    2 pont
