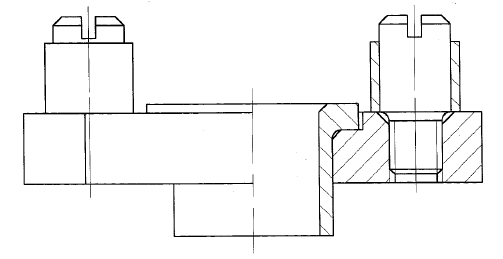

Készítsük el az alábbi összeállítási rajzot!

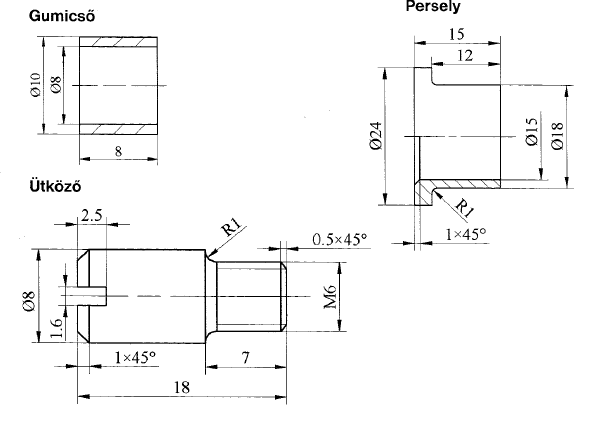

Első lépésként az alkatrészeket modellezzük és mentsük el külső blokk-ként!
Kész alkatrészmodellek letöltése: gumi.dwg persely.dwg utkozo.dwg tartolap.dwg

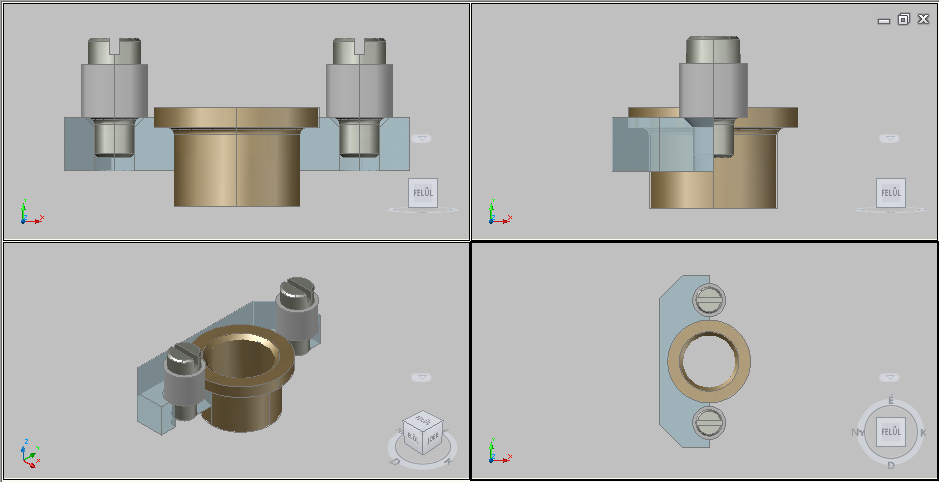

A blokkok beillesztésével állítsuk össze a rajzot (pl. mozgat, illeszt, 3dforgat parancsok segítségével)!

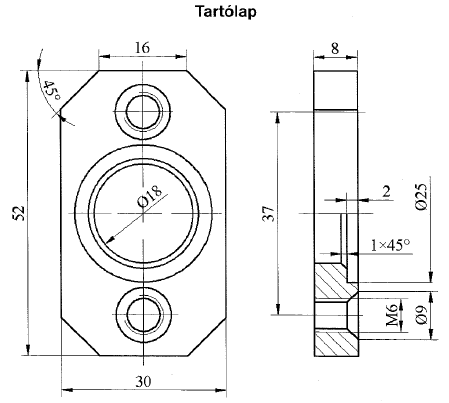

A tartólapot szeljük ketté az ábrán látható módon!
