6. Témakör

3D modellezés: Drótváz modellek, 3D megjelenítés, FKR-ek, nézetek

Nézetablakok

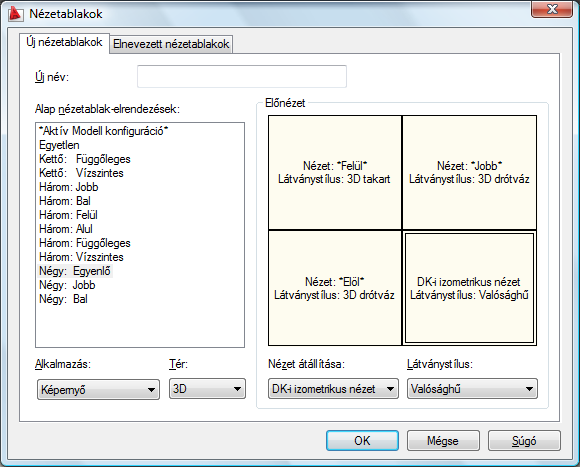

A nabl parancs segítségével készítsd el az alábbi négyre osztott nézetablak-készletet!

Nézetek váltása

• Válasszunk 3D látványstílust (látványstílusok parancs)
• 3dkeringés parancs
• Nézetkocka használata
• További lehetőségek az előadás anyagában találhatók!

Drótváz modell

• 2D geometriák térbeli elhelyezése
• Sokszor új FKR definiálása szükséges (XY sík áthelyezése), mivel sok parancs csak az XY, vagy azzal párhuzamos síkon működik!

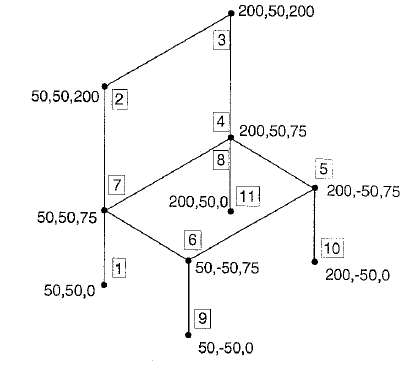

Készítsd el az alábbi rajzokat!

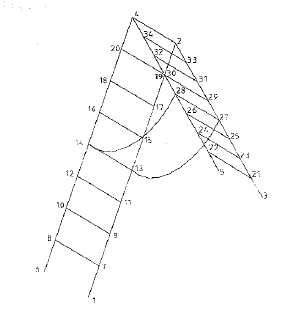

Ívek megrajzolása:

• Töltsük be a Letra_Kezdes.dwg fájlt, ami a létra 5 vonalszakaszát már tartalmazza.
• Jelöljük meg pontokkal az ív három pontját (két végpont + átmenő pont): A végpontok a létra lábvonalának felezőpontjaiban lesznek. Az átmenő pont a két egyenes szakasz szögfelezőjén, a szakaszok síkjában, a felezőpontoknál kisebb Z-koordinátájú térbeli pozíción.

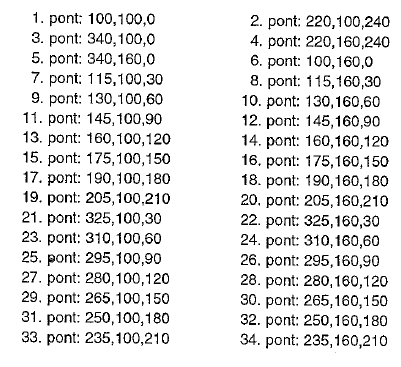

  • pont parancs: 13. sorszámú pont
  • pont parancs: 27. sorszámú pont
  • pont parancs:
    • Jelöljük ki ideiglenes követési pontként a szakaszok metszéspontját (ráállunk a tárgyraszter pontra és várunk 1 mp-et, elmozdulás után narancssárga + jelenik meg).
    • Jelöljük ki ideiglenes követési pontként az előzőleg megjelölt két szakaszfelezőt is.
    • Mozgassuk a szálkeresztet a szögfelező irányában lefelé, míg két irányból nem kapunk célzási segítséget.
    • Ettől a ponttól mozogjunk lefelé, a célzási segítség irányába, majd kattintsunk tetszőleges pontban. Más megoldás: a szögfelelző irányba állás után gépeljük be parancssorból pl. a 140 értéket és üssünk Enter-t.
• Készítsünk új felhasználói koordináta-rendszert, aminek az XY síkja a létra két lábának síkjában (a leendő ív síkjában) helyezkedik el.
  • fkr parancs
    • Origó helye: 1. sorszámú pont
    • X-tengely iránya: 3. sorszámú pont
    • Pont az XY síkon: 2. sorszámú pont
• Ív rajzolása:
  • ív parancs: a három megjelölt pontra kattintás
• Másik ív rajzolása:
  • másol parancs
    • Válasszuk ki az ívet, majd Enter.
    • Bázispont: az ív egyik végpontja.
    • Eltolási vektor végpontja: a szemközti vonal oldalfelező pontja, majd Enter.
• További lépcsőfokok megrajzolása:
  • A világ koordináta-rendszer visszaállítása: fkr parancs viLÁg opciója.
  • vonal parancsok a megfelelő térbeli csúcspontok között.

Vastag objektumok

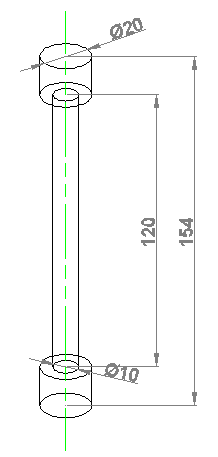

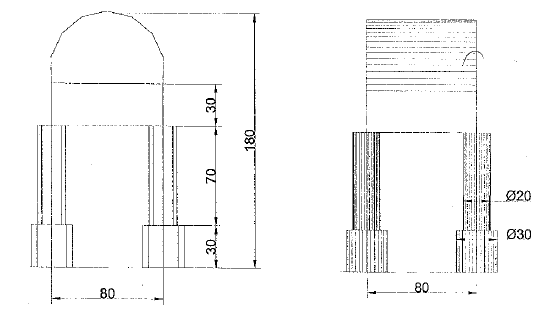

Készítsd el az alábbi rajzokat!

Megoldás: Kezdjünk új rajzot az acadiso3d.dwt sablonfájl kiválasztásával. Gépeljük be a következő parancsokat: szint  Szint: 0  Vastagság: 17 kör  Középpont: 100,100  Sugár: 10 szint  Szint: 17  Vastagság: 120 kör  Középpont: 100,100  Sugár: 5 szint  Szint: 137  Vastagság: 17 kör  Középpont: 100,100  Sugár: 10 Módosítsunk a nézet beállításain: zoom parancs, terjedelem opció Nézetkocka segítségével 3dkeringés paranccsal Vastagság utólagos módosítása objektum kiválasztása, majd tulajdonságok parancs

Takarások, látványstílusok

Próbáljuk ki a takar parancsot, a látványstílusokat, és hozzunk létre sajátot is (látványstílusok parancs)!
