5. Témakör

Feliratok, blokkok, attribútumok

Készítse el az alábbi rajzkeretet külső blokk-ként!

  • A pirossal rajzolt objektumok segédvonalak, a végleges blokkban nem kell szerepelniük!
  • RAJZNEV:
    • attribútum legyen
    • standard betűkészlettel
    • 5 mm-es méretben
    • a befoglaló téglalap közepére igazítva vízszintes és függőleges irányban
  • Tanács Attila:
    • ide a saját név kerüljön
    • szövegként
    • Arial betűtípussal
    • 2.5 mm méretben
    • balra középre igazítva
    • a befoglaló téglalap bal oldalától 2 mm távolságra
  • DATUM:
    • attribútum legyen
    • standard betűkészlettel
    • 2.5 mm-es méretben
    • a befoglaló téglalap közepére igazítva vízszintes és függőleges irányban
  • Az eredményt mentse el blokkfájlként és használja fel új rajzokban!

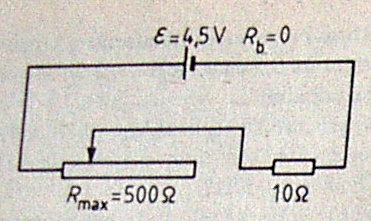

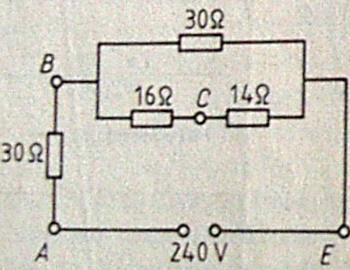

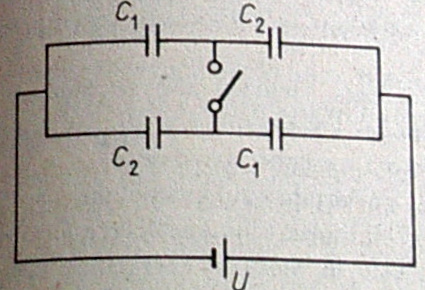

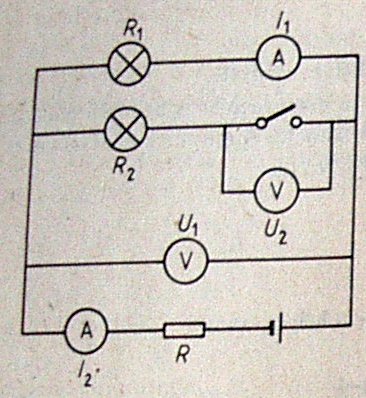

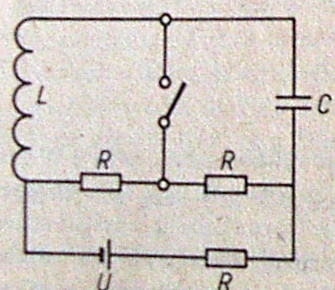

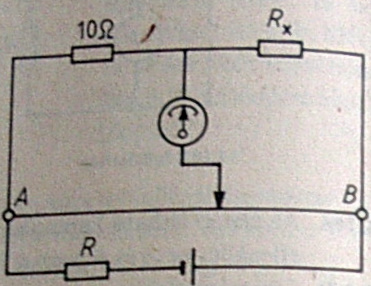

Készítse el az alábbi áramköri rajzokat!

A munkához felhasználhatók az AramkoriElemek.dwg rajz belső blokkjai, pl. a Design Centeren keresztül (adc parancs):

Az esetlegesen hiányzó blokkokat rajzolja meg és mentse el!
