4. Témakör

Fóliahasználat, méretezés

1. Készítsük el az alábbi fóliákat (fólia parancs) és mentsük el a beállításokat sablonfájlba (Mentés másként/.dwt sablon fájl)!
   • Kontúr: fekete, folytonos, 0.3 mm vastag
   • Tengelyvonal: zöld, szaggatott (ACAD_ISO02W100), alapértelmezett vastagságú
   • Méretezés: sötétszürke, folytonos, alapértelmezett vastagságú
   • Sraffozás: fekete, folytonos, alapértelmezett vastagságú
   • Segédvonal: világosszürke, szaggatott (ACAD_ISO02W100), alapértelmezett vastagságú
   • Súgó: kék, szaggatott (ACAD_ISO02W100), alapértelmezett vastagságú

   A vonalak vastagságának megjelenítéséhez engedélyezésre van szükség! (Pl. vv parancs, vagy a megfelelő ikon az eszközsoron.)

2. Az előző gyakorlat rajzait egészítsük ki a megfelelő fóliahasználattal és méretmegadásokkal!

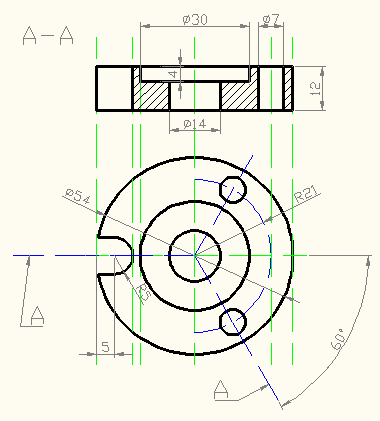

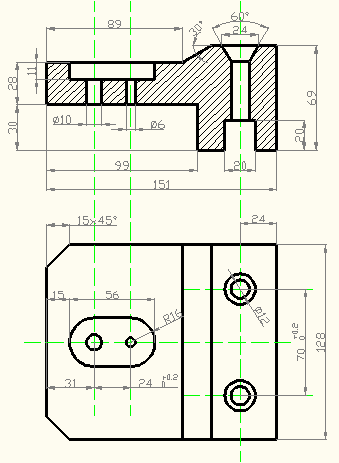

3. Készítsük el az alábbi rajzokat!

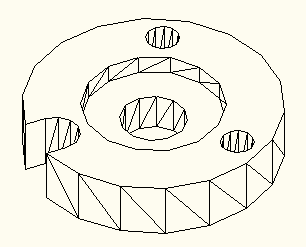

   	Segítség: A felső metszetet az "A" betűkkel jelölt irányok mentén kell elkészíteni. Az objektum 3D takart képe:

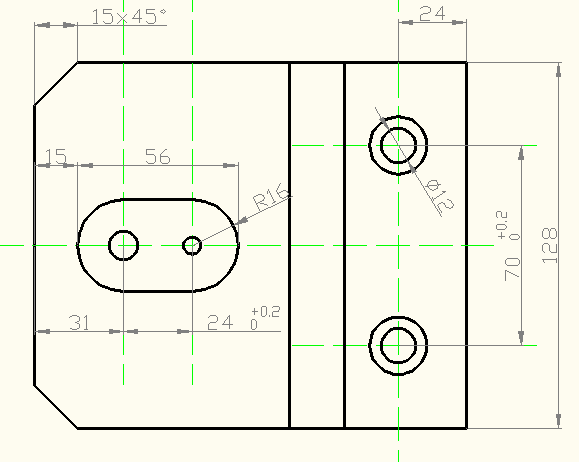

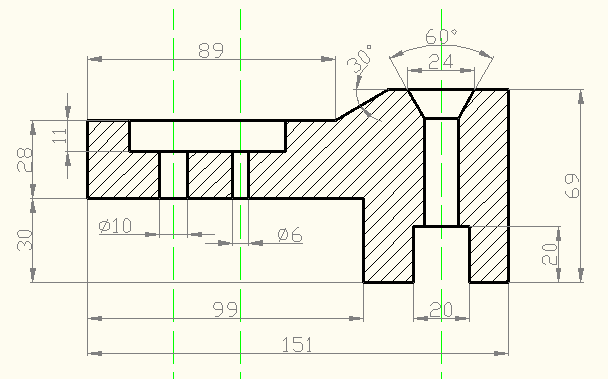

   	Egyes metszetek nagyított képei: Felső Alsó
