2. Témakör

Tárgyraszter, tárgyraszter követés

Rajzbeállítások

Futó tárgyraszter beállítása: rajzbeáll parancs, Tárgyraszter fül.

Pontstílus beállítása: dpptípus parancs.

Bevezető feladatok

Külső pontból szakaszra merőleges szerkesztése

  • Ellenőrizzük, hogy a pont és merőleges tárgyraszter követés be van kapcsolva.
  • Adjuk ki a vonal parancsot.
  • Válasszuk ki a pontot vonal kezdőpontnak.
  • Húzzuk a szálkeresztet a vonal fölé, nagyjából arra a helyre, ahol a merőleges talppontja várható. Megfelelően kicsi távolság esetén megjelenik a merőleges ikon, ekkor kattintsuk be a vonal vépontot.

Szakasz felezőpontjára 100 egység hosszúságú merőleges vonalszakasz szerkesztése

  • Ellenőrizzük, hogy a pont és merőleges tárgyraszter követés be van kapcsolva.
  • Adjuk ki a vonal parancsot.
  • Húzzuk a szálkeresztet a vonal felezőpontja felé. Ha megjelenik a felezőpont tárgyraszter ikon, kattintsunk a kezdőpont elhelyezéséhez.
  • Húzzuk a szálkeresztet abba az irányba, ahol a merőleges irány várható. Megfelelően kis távolság esetén megjelenik a merőleges segédegyenese, ami mentén helyezzük el a végpontot: gépeljük be a 100 értéket és üssünk Enter-t.
Külső ponton át vonallal párhuzamos egyenes szakasz rajzolása
  • Ellenőrizzük, hogy a pont és párhuzamos tárgyraszter követés be van kapcsolva.
  • Adjuk ki a vonal parancsot.
  • Válasszuk ki a pontot vonal kezdőpontnak.
  • Vigyük a szálkeresztet a vonal fölé, amivel párhuzamost akarunk szerkeszteni. Ha megjelenik a párhuzamos ikon, várjunk kb. 1 másodpercet, hogy követésre kijelölődjön a vonal.
  • Húzzuk a szálkeresztet olyan helyre, ahol nagyjából a párhuzamos egyenes irányába esik. Megfelelő távolságon belül megjelenik a párhuzamos irány segédvonala, ami mentén elhelyezhetjük a végpontot.

Körhöz külső pontból érintő húzása

  • Szükséges: érintő tárgyraszter.

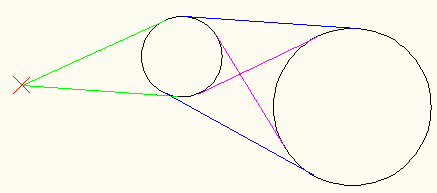

Két körhöz külső és belső érintő szakaszok rajzolása

  • Szükséges: érintő tárgyraszter.
  • A kezdőpont megadásánál késleltett érintő kell! Ezt tárgyraszter felülírással érhetjük el. Billentyűzetről éri (érintő) és Enter, vagy jobb egérgomb, raszter felülírás, érintő.
  • A végpontnál már működik az érintő tárgyraszter.

Végezzük el az alábbi szerkesztéseket, tárgyraszterpontok és tárgyraszter követés segítségével!

Feladat:
  • Rajzoljunk három egyenes, egymást metsző vonalszakaszt.
  • Szerkesszük meg annak a pontnak a képét, amelyből az egyik szakasz végpontjára, egy másik felezőpontjára lehet merőleges szakaszt rajzolni!
  • Szerkesszük meg ezeket a merőleges szakaszokat!
Ötlet: Állítsuk be a felezőpont, a végpont és a merőleges futó tárgyraszter pontokat, és engedélyezzük a futó tárgyrasztert. Adjuk ki a pont parancsot. Vigyük az egeret a megfelelő szakaszvégpont közelébe, a megjelenő tárgyraszter ponton álljunk kis ideig. Járjunk el ugyanígy a megfelelő felezőponttal is. Mozgassuk az egeret arra a helyre, ahol a kérdéses pont helye várható. Ha megjelenik az új tárgyraszter pont, akkor fogadjuk el kattintással.
Feladat:
  • Rajzoljunk három egyenes, egymást metsző vonalszakaszt.

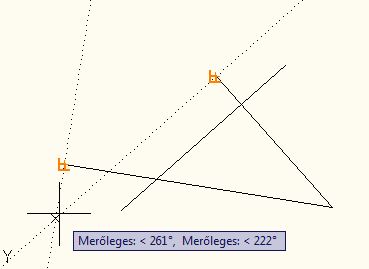

  • Szerkesszük meg annak a pontnak a képét, amelyből két szakasz végpontjára merőleges szakasz rajzolható!
  • Szerkesszük meg ezeket a merőleges szakaszokat!

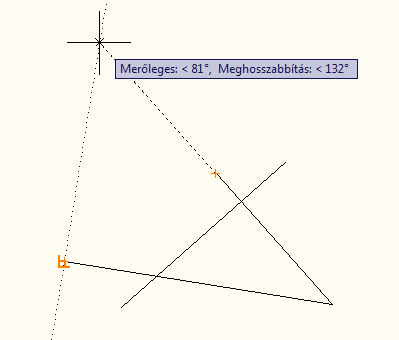

Feladat:
  • Rajzoljunk három egyenes, egymást metsző vonalszakaszt.
  • Szerkesszük meg annak a pontnak a képét, amelyből az egyik szakasz meghosszabbításából egy másik szakasz végpontjára merőleges szakaszt lehet rajzolni!
  • Szerkesszük meg ezeket a merőleges szakaszokat!
Ötlet: A végpont, meghosszabbítás és a merőleges futó tárgyraszterekre van szükség.

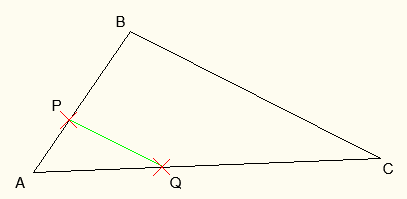

Feladat:
  • Rajzoljunk tetszőleges ABC háromszöget, az AB oldalon vegyünk fel egy tetszőleges P pontot.
  • Szerkesszünk olyan szakaszt, amely egyik végpontja a P pont, párhuzamos a BC oldallal, a másik végpontja (Q) pedig az AC oldalon fekszik.
Ötlet: A párhuzamos és metszéspont tárgyraszterekre van szükség. A P pont kiválasztásához "szomszédos" tárgyraszter felülírás célzást kell végezni.

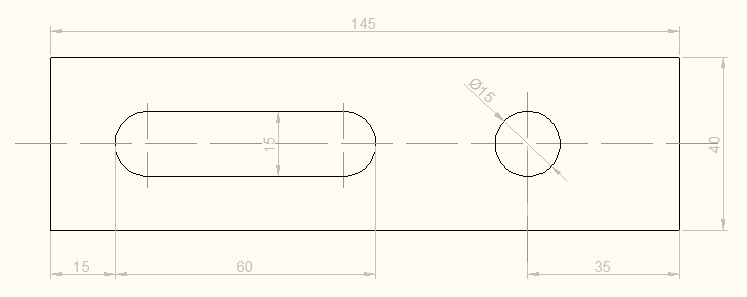

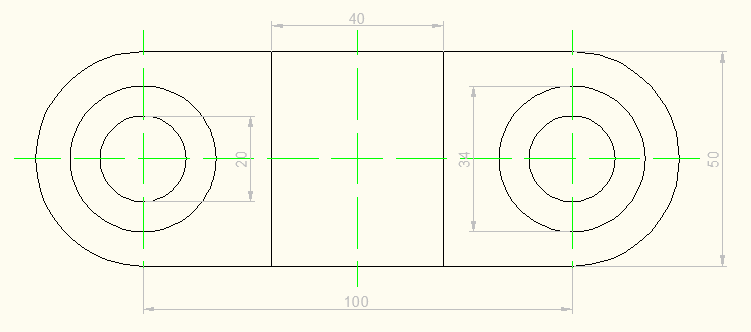

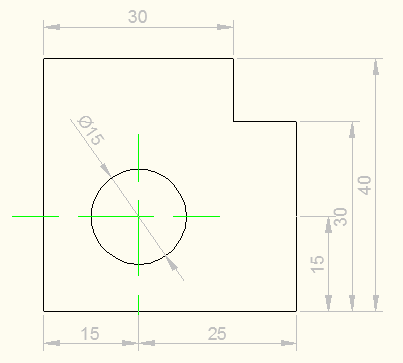

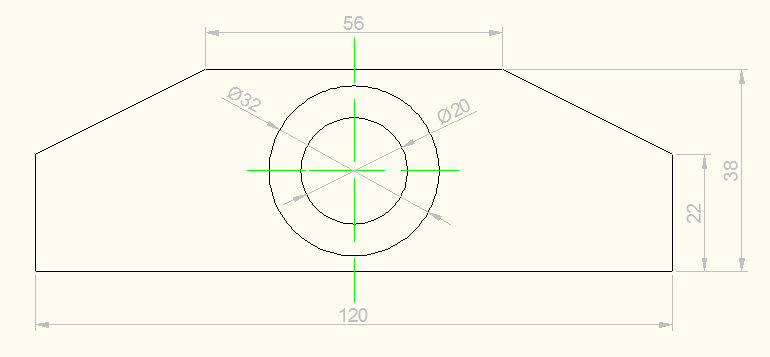

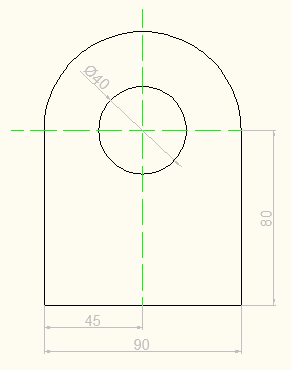

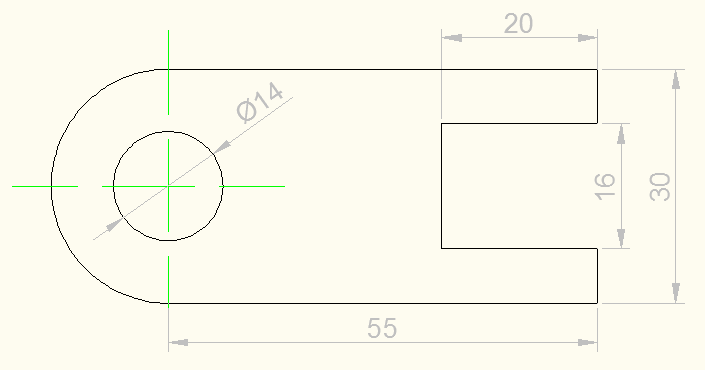

Egyszerű alakzatokból előálló rajzok készítése

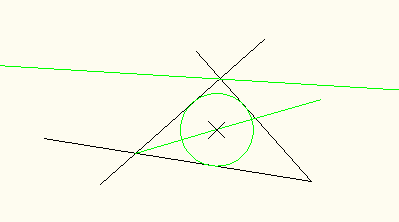

  Szerkesszünk szögfelezőket!

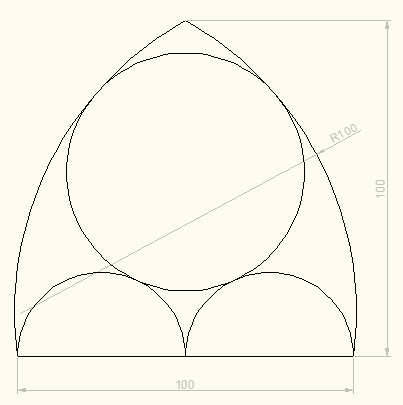

  Az ív esetén kezdőpont, végpont, sugár paraméterekkel dolgozzunk.
