1. Témakör

Rajzoljuk meg az alábbi rajzokat a vonal paranccsal abszolút és relatív koordináták megadásával, valamint interaktívan az egér segítségével!

Első lépésként célszerű a rajzhatárokat és a nagyítás mértékét megfelelően beállítani.

Parancs: rhatár

Modelltér határok visszaállítása:
Adja meg a bal alsó sarokpontot vagy [BE/KI] <0.0000,0.0000>: 0,0
Adja meg a jobb felső sarokpontot <420.0000,297.0000>: 297,210

Parancs: zoom

Adja meg az ablak sarokpontját, a léptéktényezőt (nX vagy nXP) vagy
[Mind/Közép/Dinamikus/Terjedelem/Előző/aRány/Ablak/Objektum] : m
Modell regenerálása.

Parancs: raszter

Adja meg a raszterkiosztást vagy [BE/KI/Arány/Stílus/Típus] <10.0000>: 0.5

Parancs: háló

Adja meg a hálókiosztást(X) vagy
[BE/KI/Raszter/Fő/aDaptív/Határok/Követők/Arány] <10.0000>: r

Kidolgozott feladatok

Ha a parancssort használjuk, célszerű a dinamikus bevitelt letiltani, mert átállítja az alapértelmezett koordináta megadási módot abszolútról relatívra! => F12 billenytű.

Parancs: vonal
Adja meg az első pontot: 90,90
Adja meg a következő pontot vagy [Vissza]: #96,90
Adja meg a következő pontot vagy [Vissza]: #96,96
Adja meg a következő pontot [Bezárás Vissza]: #109,96
Adja meg a következő pontot [Bezárás Vissza]: #109,90
Adja meg a következő pontot [Bezárás Vissza]: #115,90
Adja meg a következő pontot [Bezárás Vissza]: #115,102
Adja meg a következő pontot [Bezárás Vissza]: #105.5,102
Adja meg a következő pontot [Bezárás Vissza]: #105.5,115
Adja meg a következő pontot [Bezárás Vissza]: #99.5,115
Adja meg a következő pontot [Bezárás Vissza]: #99.5,102
Adja meg a következő pontot [Bezárás Vissza]: #90,102
Adja meg a következő pontot [Bezárás Vissza]: #90,90
Adja meg a következő pontot [Bezárás Vissza]:

Parancs: zoom
Adja meg az ablak sarokpontját, a léptéktényezőt (nX vagy nXP) vagy
[Mind/Közép/Dinamikus/Terjedelem/Előző/aRány/Ablak/Objektum] : t

Parancs: vonal
Adja meg az első pontot: 90,90
Adja meg a következő pontot vagy [Vissza]: @5<0
Adja meg a következő pontot vagy [Vissza]: @10<60
Adja meg a következő pontot [Bezárás Vissza]: @5<0
Adja meg a következő pontot [Bezárás Vissza]: @10<-60
Adja meg a következő pontot [Bezárás Vissza]: @5<0
Adja meg a következő pontot [Bezárás Vissza]: @12.5<90
Adja meg a következő pontot [Bezárás Vissza]: @7.5<180
Adja meg a következő pontot [Bezárás Vissza]: @12.5<90
Adja meg a következő pontot [Bezárás Vissza]: @10<180
Adja meg a következő pontot [Bezárás Vissza]: @12.5<-90
Adja meg a következő pontot [Bezárás Vissza]: @7.5<180
Adja meg a következő pontot [Bezárás Vissza]: b

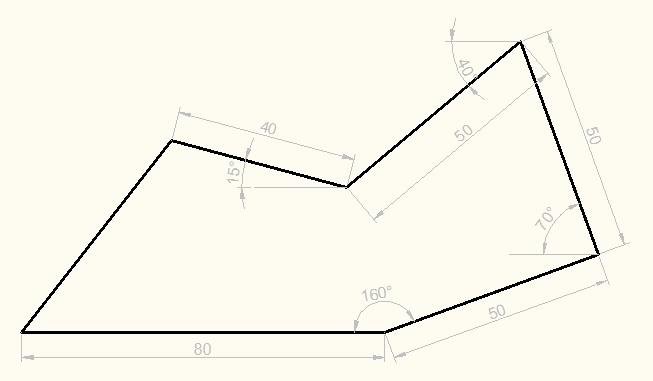

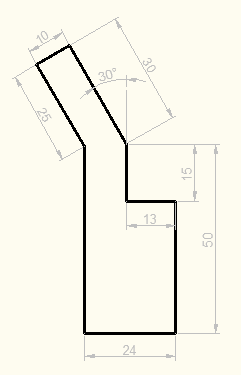

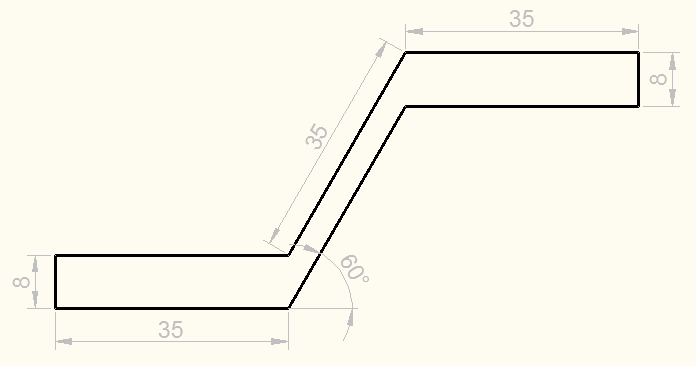

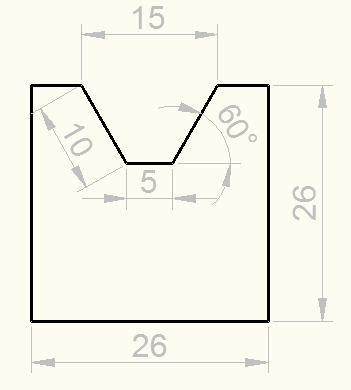

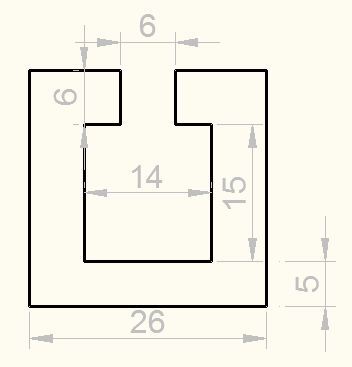

Megoldandó feladatok

Csak a körvonalak kellenek, méretezések nélkül.
